АСУ ТП биологической сушки RDF-топлива

ООО «ЭкоЭн» проектирует и внедряет автоматизированные системы управления технологическим процессом биологической сушки отходов для получения RDF/SRF-топлива. Решение объединяет полевой уровень, шкафы управления боксами, частотно-регулируемые приводы, газовый контроль и централизованную SCADA в единую систему.

Биологическая сушка, или biodrying, использует тепло аэробного окисления легкоразлагаемой органической фракции для испарения влаги. В отличие от компостирования, задача процесса — удалить влагу, сохранить энергетически ценную горючую фракцию и подготовить материал к механической сепарации, хранению, транспортировке или энергетическому использованию.

Что обеспечивает АСУ ТП

• поддержание управляемого аэробного режима в каждом боксе;
• регулирование подачи, вытяжки и рециркуляции воздуха;
• контроль температуры материала по нескольким зонам и высотам;
• непрерывный контроль O₂ и газов-маркеров анаэробии;
• расчёт влагосъёма по расходу, температуре и относительной влажности воздуха;
• ведение стадий цикла: разогрев, активная сушка, стабилизация, готовность к выгрузке;
• архивирование параметров, тревог, действий оператора и формирование отчётов;
• защиту оборудования и технологического процесса при отклонениях.

Как работает биологическая сушка RDF

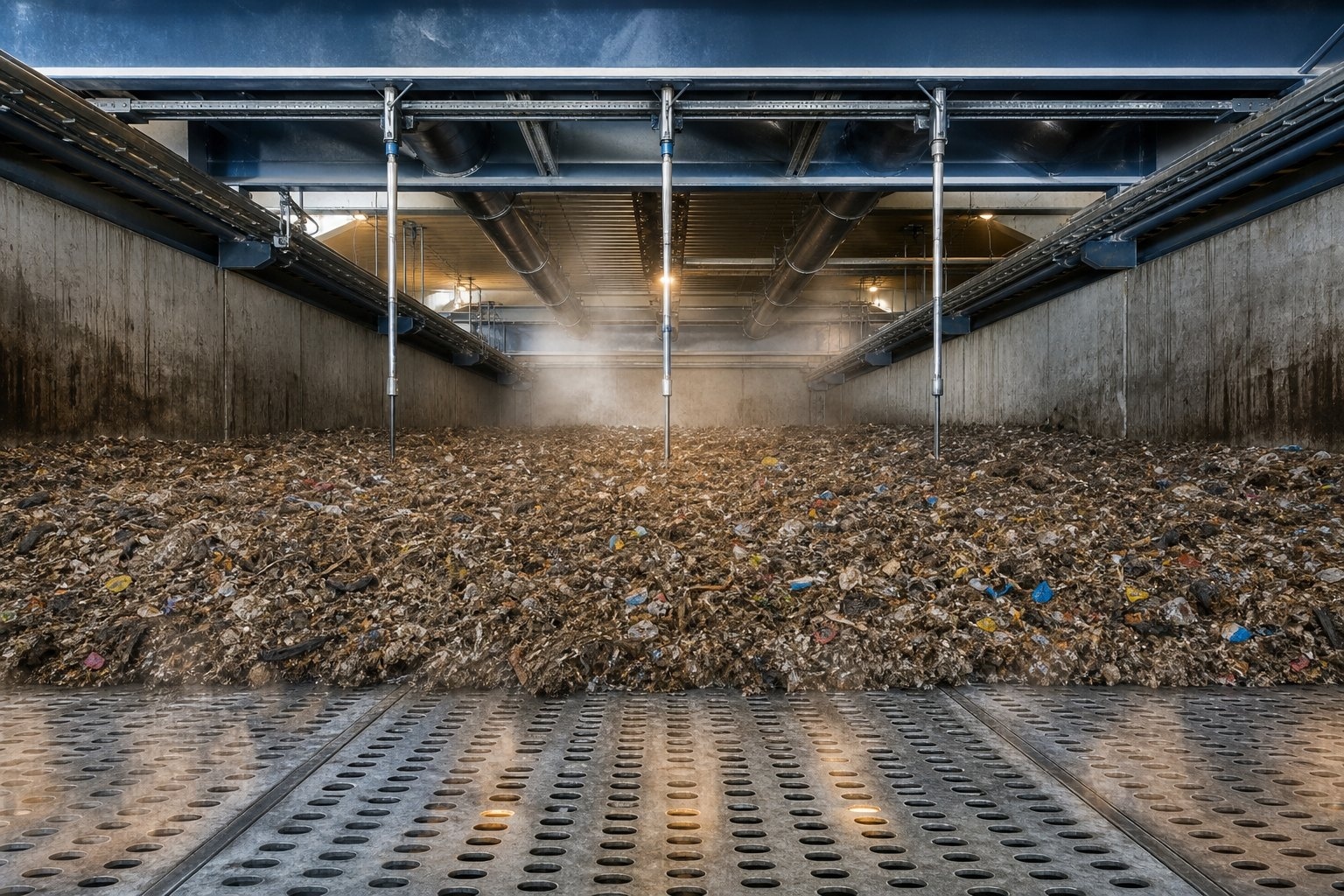

1. Загрузка. Подготовленное сырьё размещается в закрытом боксе или туннеле. Температурные зонды переводятся в рабочее положение.
2. Разогрев. Микробиологическая активность повышает температуру массы. АСУ ТП обеспечивает минимально необходимую аэрацию и контролирует содержание кислорода.
3. Активная сушка. Нагретый воздух уносит влагу. Подача воздуха регулируется по температуре, O₂ и расчётному влагосъёму.
4. Стабилизация. Система снижает интенсивность процесса, отслеживает температурный тренд и лабораторные данные по влажности.
5. Выгрузка. После выполнения критериев готовности зонды выводятся из материала, а партия направляется на сепарацию и подготовку RDF/SRF.

Контролируемые параметры

Для гетерогенной массы отходов одного измерения недостаточно. Мы применяем многоточечный контроль температуры, измерение параметров воздуха на входе и выходе, газоанализ и фактический контроль воздушного потока.

• Температура материала: многоточечные зонды формируют тепловую карту бокса и выявляют локальные горячие или холодные зоны.
• Кислород: O₂ используется как обязательное ограничение контура аэрации и ранний индикатор дефицита воздуха.
• CO₂, NH₃ и H₂S: помогают контролировать интенсивность биопроцесса, запахи и признаки анаэробии.
• Расход воздуха: тепловые массовые расходомеры позволяют задавать и сравнивать удельную аэрацию разных боксов.
• Температура и влажность воздуха: используются для расчёта абсолютного влагосодержания и массы удалённой воды.

Алгоритмы управления

Основной регулирующий контур изменяет расход воздуха и положение заслонок по средней или максимальной температуре массива. Ограничение по O₂ имеет приоритет перед температурной уставкой: при снижении кислорода система увеличивает аэрацию. Рост H₂S или NH₃ формирует предупреждение и переводит оборудование в защитный режим согласно проектному алгоритму.

Параметры, пороги и продолжительность стадий определяются технологическим регламентом, морфологией отходов, геометрией боксов и результатами пусконаладки. Для каждого объекта алгоритмы адаптируются и подтверждаются испытаниями.

Архитектура решения

Для многобоксовых установок применяется распределённый принцип «один бокс — один шкаф управления». Это сохраняет локальную автономность, упрощает обслуживание и ограничивает влияние единичной неисправности на остальную линию.

• промышленный контроллер и модули ввода-вывода в каждом шкафу;
• частотные преобразователи приточных и вытяжных вентиляторов;
• управление заслонками подачи, вытяжки и рециркуляции;
• механизмы ввода и извлечения температурных зондов;
• Industrial Ethernet / PROFINET между шкафами и верхним уровнем;
• единое рабочее место оператора с SCADA, архивом, трендами и отчётами.

Пример конфигурации для 20 боксов

Для объекта с 20 боксами длиной около 50 м проектная архитектура может включать 20 локальных шкафов, 60 многоточечных зондов с 180 датчиками температуры, 20 точек контроля O₂, 20 многокомпонентных газоанализаторов, 20 расходомеров воздуха, 41 датчик температуры и влажности воздуха, 60 автоматизированных заслонок и централизованную SCADA. Окончательный состав определяется после обследования и разработки технического задания.

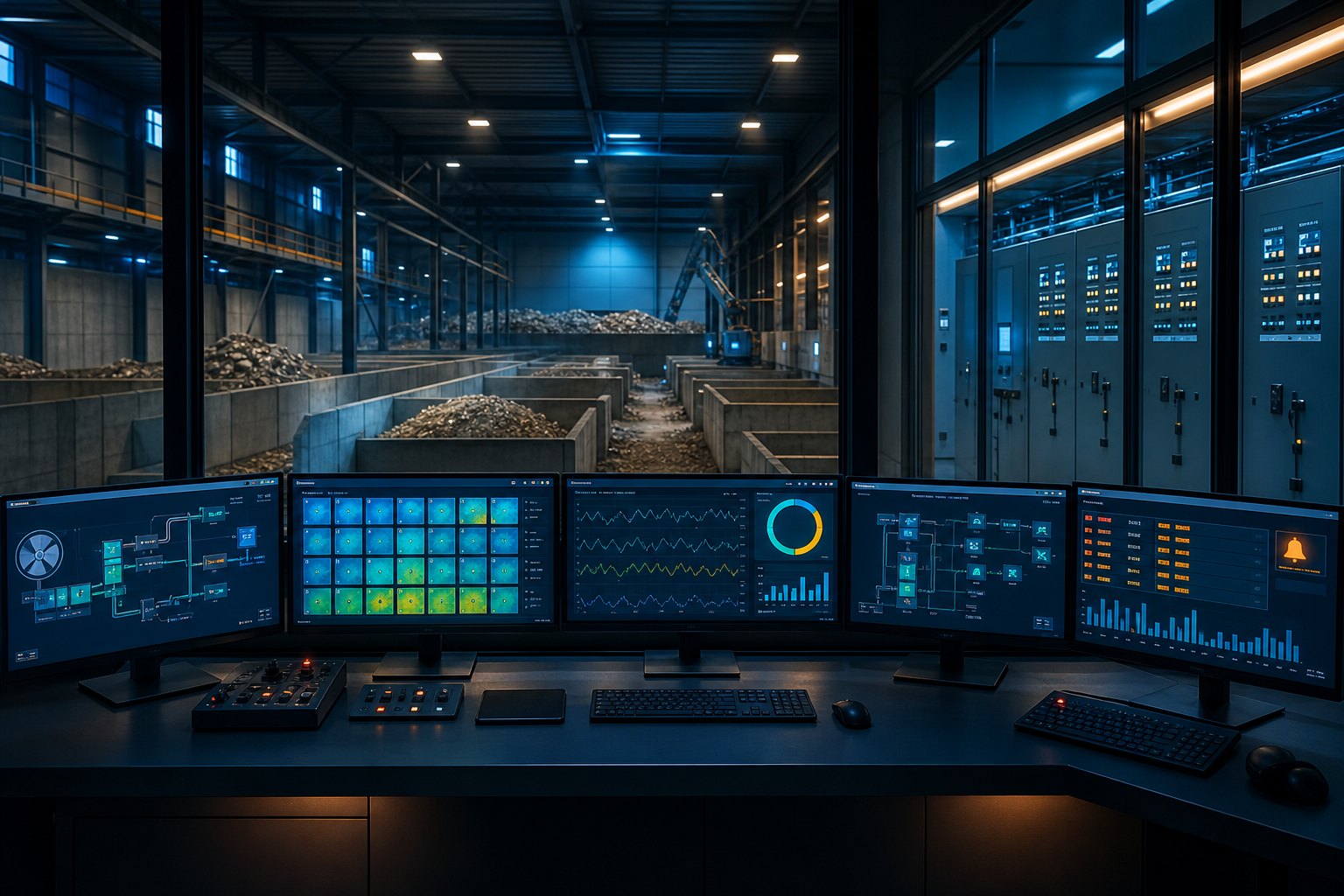

Что видит оператор в SCADA

• мнемосхему всей линии и состояние каждого бокса;
• тепловые карты по длине и высоте слоя;
• текущие и архивные значения O₂, CO₂, NH₃, H₂S, T и RH;
• расход воздуха, положение заслонок и нагрузку вентиляторов;
• расчётный влагосъём по боксу, партии и смене;
• этап цикла, прогноз готовности и журнал лабораторных измерений;
• аварии, предупреждения, межблокировки и действия персонала.

Целевой технологический результат

АСУ ТП создаёт условия для получения более однородного RDF/SRF с пониженной влажностью и повышенной теплотворной способностью, одновременно уменьшая риск анаэробных зон, запахов и нестабильности партий. Типичный отраслевой ориентир по влажности готового материала составляет 15–25%, однако гарантируемые параметры устанавливаются только после анализа исходного сырья и испытаний конкретной технологии.

Подход, подтверждённый мировой практикой

Принцип управляемой аэрации и использования биологического тепла применяется ведущими европейскими поставщиками оборудования для MBT и производства альтернативного топлива. Eggersmann описывает контролируемую биосушку с подачей воздуха через основание и промышленный ориентир влажности до 20%. Entsorga рассматривает автоматизацию и управление процессом как обязательную часть высокоэффективного biodrying. Проекты ANDRITZ для RDF/SRF подтверждают значение стабильной конечной влажности и контролируемой подготовки топлива для цементных и энергетических установок.

При проектировании мы используем эти отраслевые принципы вместе с требованиями ISO 21640 к классификации SRF, но адаптируем измерения и алгоритмы под реальную морфологию отходов, оборудование и условия эксплуатации заказчика.

Комплекс работ ООО «ЭкоЭн»

• обследование технологии и разработка технического задания;
• проектирование КИПиА, электроснабжения и сетевой архитектуры;
• изготовление шкафов управления и механизмов температурных зондов;
• поставка датчиков, приводов, расходомеров и газоаналитического оборудования;
• разработка программ PLC, SCADA, архивов и отчётности;
• монтаж, пусконаладка, опытная эксплуатация и оптимизация режимов;
• обучение персонала, сервис и последующая модернизация системы.
