KNX — открытый международный стандарт автоматизации жилых, коммерческих и общественных зданий. Он объединяет освещение, климат, вентиляцию, приводы штор, контроль энергопотребления, безопасность и другие инженерные системы в единую распределённую сеть.
Что такое KNX
В системе KNX устройства разных производителей обмениваются данными по общему протоколу. Датчики, выключатели, контроллеры и исполнительные модули работают совместно без привязки к одному бренду. Логика распределяется между участниками сети, поэтому базовые функции здания сохраняются даже без центрального сервера.
Какие системы можно объединить
- освещение и сценарии управления светом;
- отопление, вентиляцию и кондиционирование;
- жалюзи, шторы, ворота и электроприводы;
- учёт и оптимизацию энергопотребления;
- датчики присутствия, температуры, освещённости и качества воздуха;
- визуализацию, диспетчеризацию и интеграцию с BMS.
Как устроена сеть KNX
Наиболее распространённая среда передачи данных — витая пара KNX TP. Также применяются KNX IP, радиоканал KNX RF и линии электропитания. Система строится по иерархии линий и областей, а для связи с локальной сетью и верхним уровнем используются IP-интерфейсы и маршрутизаторы.
Преимущества стандарта
Главные преимущества KNX — совместимость оборудования разных производителей, масштабируемость и длительный жизненный цикл. Систему можно расширять поэтапно, заменять отдельные компоненты и изменять алгоритмы без полной переделки электропроводки.
Интеграция с другими протоколами
KNX часто интегрируют с DALI для адресного управления освещением, Modbus и BACnet для инженерного оборудования, а также со SCADA- и BMS-системами. Шлюзы обеспечивают обмен командами, состояниями, авариями и измеренными параметрами.
Проектирование и программирование
Конфигурация выполняется в среде ETS. На этапе проектирования определяют топологию, адресацию, групповые объекты, сценарии и требования к отказоустойчивости. Особое внимание уделяют структуре групповых адресов, резерву мощности источников питания и документированию проекта.
Где применяется KNX
Стандарт подходит для офисов, гостиниц, торговых объектов, учебных и медицинских учреждений, производственных и жилых зданий. Наибольший эффект достигается там, где требуется согласованная работа нескольких инженерных систем, гибкое зонирование и централизованный контроль.

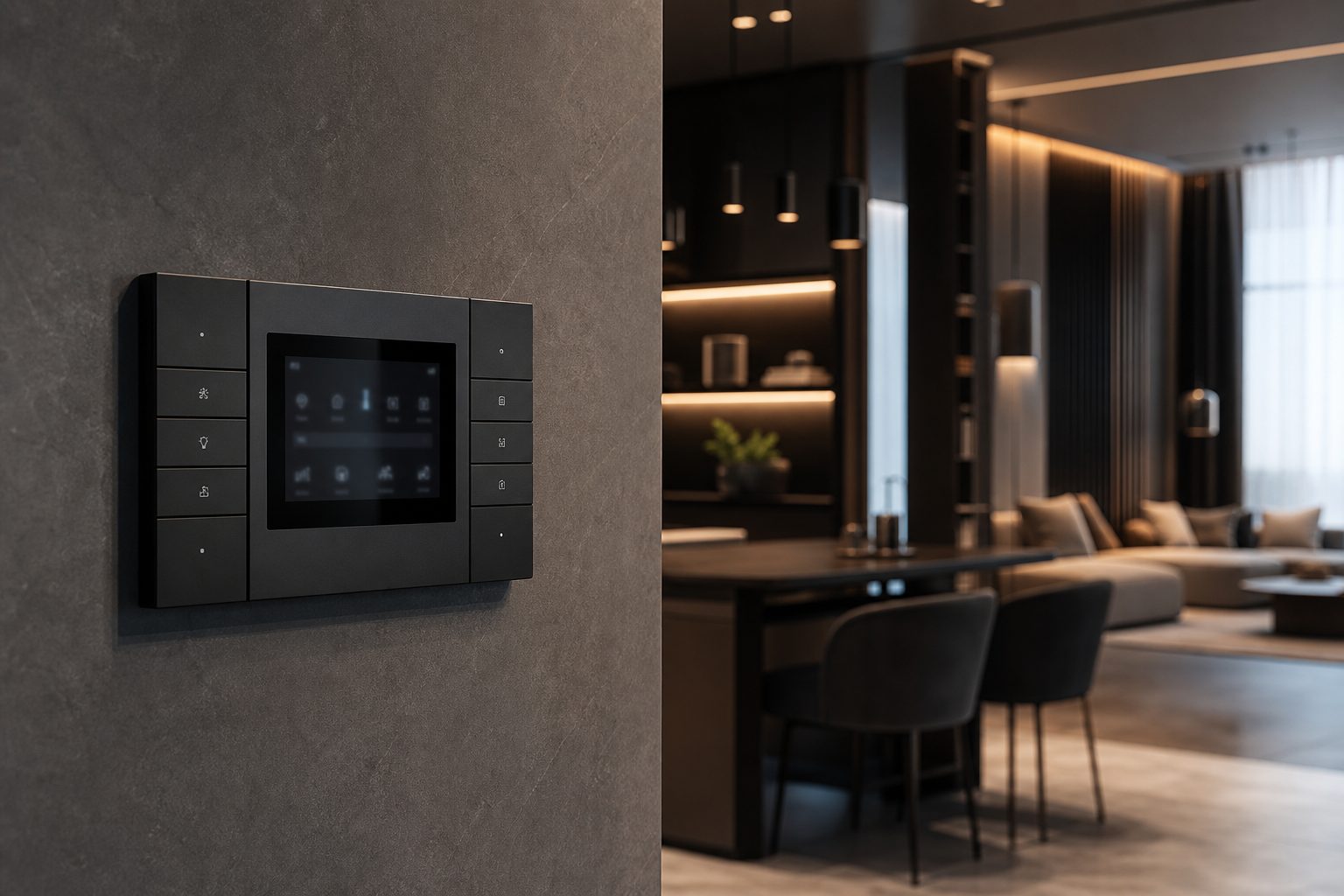

JUNG: панели управления и компоненты KNX
При выборе JUNG важны не только функции автоматизации, но и оформление точек управления. В интерьерах офисов, гостиниц, представительских помещений и индивидуальных домов панели должны сочетаться с обычными выключателями и розетками. Дизайн рамки и электронная функция механизма выбираются отдельно: название серии само по себе не означает поддержку KNX.
Например, KNX-кнопки F 50 доступны в разных дизайнерских исполнениях, включая LS 990 и A 550. Они могут управлять светом, затенением и температурой; состав функций, наличие температурного датчика, индикации и KNX Secure нужно проверять для конкретной версии. Сенсорные экраны и средства визуализации дополняют локальные кнопки, но не заменяют проектирование логики системы.
- Кнопочные и сенсорные панели — повседневное управление и вызов сценариев.
- Релейные и диммирующие актуаторы — управление выбранными группами нагрузки.
- Управление приводами штор и жалюзи — с учётом типа двигателя и блокировок.
- Терморегуляция — совместно с подходящими датчиками и исполнительными устройствами.
- Источники питания, IP-интерфейсы и шлюзы — инфраструктура и связь с другими системами.

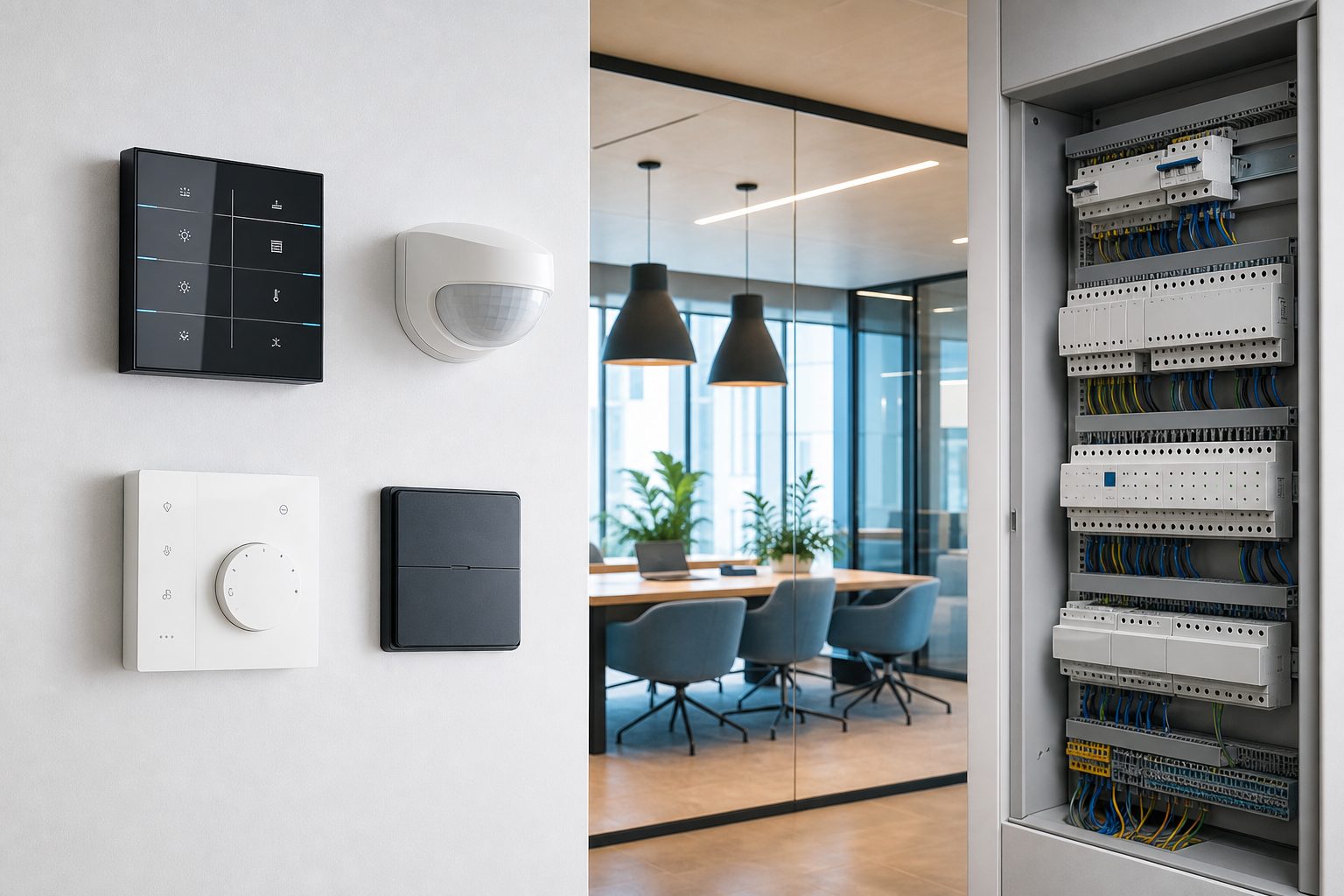

Legrand и BTicino: как не перепутать KNX с другими системами
В портфеле Legrand и BTicino представлены разные решения для автоматизации зданий. Их нельзя объединять под названием KNX только по бренду или внешнему виду. В частности, MyHOME использует шину SCS, а решения «with Netatmo» имеют собственную архитектуру подключённых устройств. Это не обозначение «KNX плюс Wi-Fi».
Для проекта KNX выбирают именно KNX-исполнение изделия с соответствующей документацией и приложением ETS. Одинаковая дизайнерская линейка может включать обычные электроустановочные изделия и устройства разных систем. Поэтому названия Céliane, Valena или Mosaic недостаточно для подтверждения совместимости. В новых линейках BTicino также встречаются отдельные исполнения KNX, MyHOME и with Netatmo — их назначение следует различать.
Подбор оборудования начинается с требуемых функций: освещение, шторы, отопление, присутствие, измерения и визуализация. Затем проверяют интерфейсы, электрические параметры, топологию, доступные шлюзы и условия интеграции. Наличие приложения или сетевого интерфейса не означает прямую совместимость с KNX.
Как сравнивать комплекты JUNG и Legrand
Сравнивать стоит не бренды в целом, а два проекта с одинаковым набором функций. Для представительного офиса, гостиницы или премиального дома существенны дизайн, материалы, эргономика и единообразие электроустановочных изделий. Для технических помещений важнее состав каналов, ремонтопригодность и доступность компонентов. При корректном подборе сертифицированные KNX-устройства разных производителей могут работать в одной системе.
- Панели: число кнопок и сценариев, обратная связь, маркировка, датчики, удобство для пользователя.
- Актуаторы: число каналов, тип и пусковые токи нагрузки, особенности LED-диммирования и управления приводами.
- Шлюзы: необходимые функции DALI, BACnet или Modbus, направление обмена и ограничения конкретного изделия.
- Эксплуатация: ручное управление, поведение после потери питания или связи, резерв, документация и возможность замены.
- Смета: оборудование, щиты, кабельная инфраструктура, программирование ETS, визуализация и пусконаладка.
Цены, доступность и сроки поставки следует уточнять по актуальной спецификации. Фиксированные диапазоны стоимости без даты, артикула, комплектации и условий поставки не позволяют надёжно оценить проект. Не следует также назначать универсальный срок службы всем устройствам бренда.
Что подготовить для проекта автоматизации здания
Нужны планы помещений, перечень инженерных систем и нагрузок, требования к сценариям, зонированию, местному и удалённому управлению. По этим данным формируют функциональную матрицу, топологию, спецификацию, схемы щитов и программу проверок. KNX может быть частью BMS — системы управления зданием. АСДУ означает автоматизированную систему диспетчерского управления инженерными системами и применима не только к зданиям, но и к промышленным объектам. Эти понятия связаны, но не тождественны.
Дополнительно: цифровое управление освещением DALI. Точную совместимость оборудования уточняют по каталогам и техническим описаниям производителей.
Документация производителей
Вывод
KNX позволяет создать единую, расширяемую и независимую от одного производителя систему автоматизации здания. Корректно спроектированная сеть упрощает эксплуатацию, повышает энергоэффективность и обеспечивает удобное управление инженерной инфраструктурой.
