Кабельный журнал: как вести

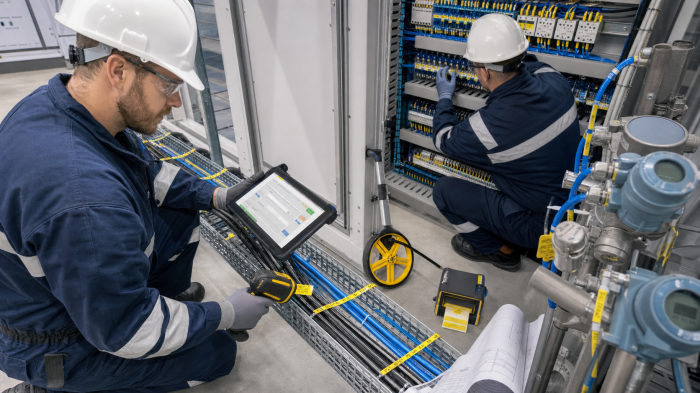

Кабельный журнал (КЖ) — это табличный документ, в котором перечислены все кабели проекта: откуда идут, куда, марка, длина, назначение. Без КЖ монтаж превращается в хаос.
Зачем нужен КЖ
- Планирование кабельных трасс;
- Заказ кабеля (точный объём по маркам);
- Монтаж (электрики видят, что и куда);
- ПНР (диагностика, поиск неисправностей);
- Эксплуатация (замена, модернизация).
Структура КЖ
Типовой КЖ содержит следующие колонки:
- Номер кабеля (уникальный ID);
- Марка кабеля (КВВГЭ, МКЭШ, Profinet, и т.д.);
- Сечение и количество жил (например, 4×1,5);
- Начало трассы (откуда — клемма, прибор);
- Конец трассы (куда — клемма, прибор в шкафу);
- Длина (с запасом 10-15% на изгибы);
- Назначение (сигнал, питание, сеть);
- Трасса прокладки (лоток, труба, канал);
- Примечания.
Марки кабелей для АСУ ТП
Силовые:
- ВВГнг-LS — силовой, негорючий, низкое дымо- и газовыделение;
- КВВГЭнг-LS — контрольный, экранированный;
- КВВГЭнг-FRLS — то же, огнестойкий.
Сигнальные:
- МКЭШ — медный, экранированный, для термопар и слаботочных сигналов;
- КВВГ — контрольный, для дискретных и аналоговых сигналов;
- LiYCY — гибкий, экранированный, для подвижных соединений.
Сетевые (PROFINET, Ethernet):
- Profinet Cable FC (Siemens) — для PROFIBUS и PROFINET;
- Industrial Ethernet Cat 5e / Cat 6A — для сетей;
- FO (оптика) — для длинных трасс и защиты от помех.
Как заполнять КЖ
Шаг 1. Разбить систему на участки: полевые приборы — клеммные коробки — шкафы — операторская.
Шаг 2. Для каждой точки (датчик, привод) определить кабель: тип сигнала, марку, сечение.
Шаг 3. Объединить кабели по трассам: от клеммной коробки до шкафа можно вести несколько кабелей в одном лотке.
Шаг 4. Пронумеровать кабели уникальными ID (например, К1, К2 или по KKS).
Шаг 5. Подсчитать длины (с запасом 10-15% на разделку и изгибы).
Шаг 6. Указать трассу прокладки (кабельный лоток, труба, короб).
Типичные ошибки
- Нет запаса по длине (при монтаже не хватает 1-2 м);
- Силовые и сигнальные кабели в одном лотке (помехи);
- Не учтены изгибы (кабель не лезет в поворот);
- Нет разделения на экранированные/неэкранированные;
- Не указаны клеммы подключения (где в шкафу, какая клемма).
Скачать шаблон
Готовый шаблон КЖ в XLSX — на странице «Шаблон кабельного журнала (XLSX)». С автоматическим подсчётом длин и группировкой по трассам.
