Чек-лист предпроектного обследования
Предпроектное обследование — это фундамент любого проекта АСУ ТП. Без него проектировщик работает «вслепую», рискует упустить критичные требования, и в итоге проект раздувается в бюджете и сроках.
Зачем нужно обследование
- Понять реальное состояние объекта (износ, существующая автоматизация);
- Выявить «узкие места» (где автоматизация даст максимальный эффект);
- Согласовать требования со всеми службами заказчика;
- Оценить объём работ и подготовить ТЗ;
- Избежать сюрпризов в процессе монтажа.
30 пунктов обследования
Общие сведения (пункты 1-5)
- Название, адрес объекта, контакты ответственных лиц;
- Режим работы (1, 2, 3 смены, круглосуточно);
- Количество персонала в смене, квалификация;
- Наличие и состояние существующей АСУ ТП;
- История модернизаций, прошлые подрядчики.
Технологическое оборудование (пункты 6-12)
- Перечень единиц оборудования (насосы, компрессоры, печи, линии);
- Паспортные данные (мощность, производительность, год выпуска);
- Текущее состояние, износ, планы по замене;
- Существующие датчики (тип, диапазон, точность);
- Исполнительные механизмы (клапаны, задвижки, приводы);
- Система электроснабжения (напряжение, мощность, наличие резерва);
- Наличие и состояние силовых шкафов, кабельных трасс.
Условия эксплуатации (пункты 13-18)
- Температурный режим (зима/лето);
- Влажность, агрессивные среды, пыль;
- Вибрация, удары;
- Класс взрывоопасности зон (ATEX);
- Категория помещения по ПБ (А, Б, В1-В4);
- Электромагнитная обстановка (приводы, сварка, частотники).
Существующая АСУ ТП (пункты 19-24)
- Какие ПЛК, контроллеры установлены;
- Какие SCADA/HMI используются;
- Сетевая инфраструктура (PROFINET, Modbus, Profibus);
- Документация (есть ли РД, исполнительные схемы);
- Состояние ПО (версии, обновления);
- Возможность интеграции (если старая SCADA, нужна миграция или параллельная работа).
Требования заказчика (пункты 25-30)
- Цели автоматизации (что хотим получить в итоге);
- Ключевые показатели (производительность, качество, экономия);
- Бюджетные рамки (хотя бы ориентировочные);
- Требования к брендам оборудования;
- Сервисные требования (гарантия, SLA, обучение);
- Кто будет обслуживать систему после внедрения (штат заказчика или подрядчик).

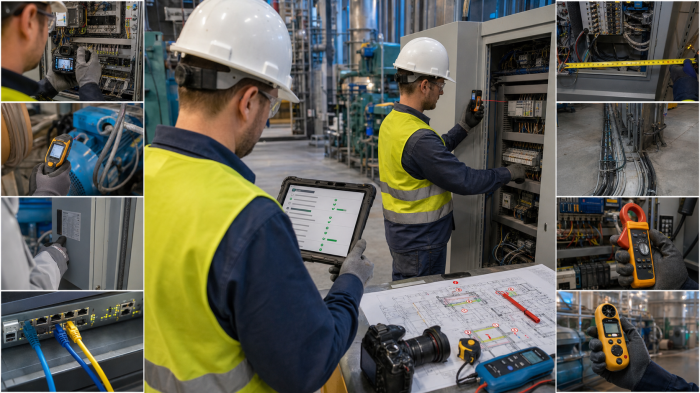

Что должен сделать инженер на объекте
- Фотофиксация существующего оборудования (50-100 фото);
- Обмер помещений для планирования шкафов;
- Опрос технологов, энергетиков, механиков;
- Проверка существующих схем (если есть);
- Оценка состояния кабельных трасс;
- Замеры электромагнитной обстановки (при сомнениях).
Результат обследования
Через 1-2 недели после обследования заказчик получает:
- Технический отчёт (15-30 страниц);
- Опросные листы для уточнения требований;
- Предварительную оценку стоимости (±20%);
- Рекомендации по выбору архитектуры и оборудования;
- План-график проекта.
Скачать чек-лист
Этот чек-лист можно использовать для самостоятельной проверки готовности объекта к автоматизации. Для проведения полноценного обследования с выездом инженера закажите предпроектное обследование.
