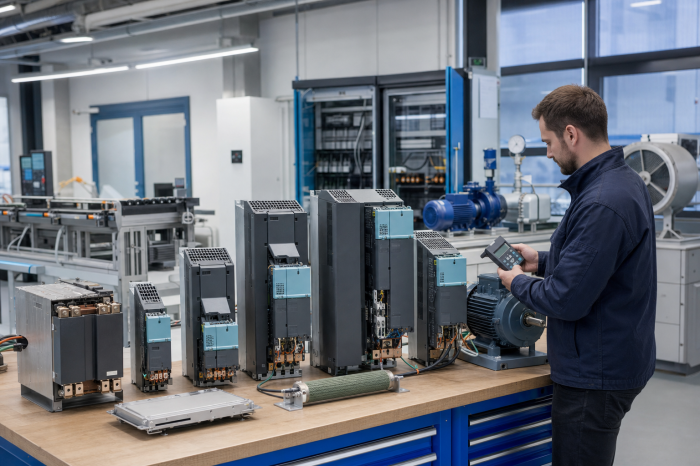

SINAMICS G120 — это серия модульных частотно-регулируемых приводов (ЧРП) производства Siemens, предназначенная для управления трёхфазными асинхронными и синхронными двигателями. Линейка охватывает диапазон мощностей от 0,37 кВт до 250 кВт, что делает её универсальным решением для широкого круга применений в промышленности, HVAC, водоканалах, пищевой отрасли.
Модульная архитектура
Принципиальная особенность G120 — модульная конструкция, состоящая из трёх основных блоков:
- Control Unit (CU) — модуль управления с интерфейсами, панелью оператора, функциями защиты. Основные модели: CU240B-2 (базовая), CU240E-2 (расширенная), CU250S-2 (с поддержкой сервопривода и энкодера), CU230P-2 (для HVAC и насосов).
- Power Module (PM) — силовой модуль, непосредственно преобразующий частоту 50/60 Гц в регулируемую. Выпускается в типоразмерах FSA-FSG, с классом защиты IP20. Выходная мощность от 0,37 до 250 кВт.
- Operator Panel (BOP-2 или IOP-2) — съёмная панель оператора для параметрирования, диагностики, ручного управления. Опционально, можно заказать с пультом или без.
Такая модульность позволяет заменить только Control Unit при модернизации системы управления, не трогая силовую часть — экономия на запчастях.
Технические характеристики
- Диапазон мощностей: 0,37-250 кВт (одна серия для всех применений).
- Напряжение питания: 380-480 В, 3 фазы, 50/60 Гц. Есть версии 200-240 В для Северной Америки и Японии.
- Перегрузочная способность: до 200% в течение 3 секунд, 150% в течение 60 секунд (для тяжёлых применений — Heavy Duty).
- Выходная частота: 0-650 Гц (для высокоскоростных применений).
- Разрешение по частоте: 0,01 Гц.
- Точность регулирования: ±0,1% (с энкодером — до ±0,01%).
- Пусковой момент: до 200% от номинального.
- Встроенный тормозной ключ: до 75 кВт (для 110 кВт и выше — опция).
Интерфейсы и протоколы
Control Unit G120 поддерживает следующие интерфейсы (зависит от модели CU):
- PROFINET — до 2 портов, поддержка RT и IRT, профили PROFIdrive и PROFIsafe. Интеграция с S7-1500 в TIA Portal за минуты.
- PROFIBUS DP — для интеграции со старыми S7-300/400.
- EtherNet/IP — для интеграции с Allen-Bradley.
- Modbus TCP/RTU — для универсальной интеграции.
- USS — устаревший, для совместимости с S7-200.
- CANopen — для автомобильной и мобильной техники.
Встроенный веб-сервер позволяет настраивать и диагностировать привод через браузер, без установки специального ПО. Это удобно при пусконаладке и обслуживании.
Функции безопасности
G120 поддерживает встроенные функции безопасности (Safety Integrated) без дополнительных модулей:
- STO (Safe Torque Off) — безопасное отключение момента, категория 3 PL d по ISO 13849-1, SIL 2 по IEC 61508.
- SS1 (Safe Stop 1) — управляемый останов с последующим отключением.
- SLS (Safely-Limited Speed) — безопасное ограничение скорости.
- SSM (Safe Speed Monitor) — мониторинг безопасной скорости.
Это позволяет интегрировать G120 в системы безопасности машин без дополнительных Safety-реле, экономя до 30% стоимости.
Типовые применения
Насосы. G120 идеально подходит для управления центробежными насосами в системах водоснабжения, отопления, кондиционирования. Встроенный ПИД-регулятор поддерживает давление, расход, температуру. Функция спящего режима останавливает двигатель при низком расходе, экономя до 30% электроэнергии.
Вентиляторы. В HVAC и промышленной вентиляции G120 регулирует производительность вентилятора по датчику CO2, температуре или давлению. Плавный пуск снижает механические нагрузки, увеличивая ресурс двигателя в 2-3 раза.
Конвейеры. В конвейерных системах G120 обеспечивает плавный пуск и торможение, разгон и замедление по S-образной кривой. Возможна синхронизация скоростей нескольких конвейеров через PROFINET.
Компрессоры. В холодильных установках и компрессорном оборудовании G120 регулирует производительность компрессора по давлению или температуре, экономя до 25% электроэнергии.
Экструдеры и мешалки. В химической, пищевой промышленности G120 управляет экструдерами, мешалками, дозаторами с поддержанием постоянного момента на валу.
Интеграция с S7-1500 по PROFINET
Интеграция G120 в систему управления на S7-1500 занимает минимум времени благодаря библиотеке Siemens для TIA Portal:
- В TIA Portal добавляется G120 из каталога оборудования (GSDML-файл).
- Автоматически создаётся телеграмма (Standard Telegram 1, 2 или 3 по PROFIdrive).
- Библиотечные блоки SINAMICS обеспечивают управление: пуск, стоп, задание скорости, чтение статуса.
- Параметрирование G120 можно делать прямо из TIA Portal через онлайн-соединение.
Пример кода SCL для управления G120 из S7-1500:
// Управление приводом G120
IF "Start_Button" AND NOT "Fault" THEN
"ControlWord".STW1.Bit0 := TRUE; // Включение
"Speed_Setpoint" := "Analog_Input";
ELSE
"ControlWord".STW1.Bit0 := FALSE; // Отключение
END_IF;
"ControlWord".STW1.Bit3 := TRUE; // Разрешение работы
"Drive_Control" := "ControlWord";
"Drive_Setpoint" := "Speed_Setpoint";
Стоимость
Ориентировочная цена G120 в зависимости от мощности:
- 0,75 кВт — 700 EUR
- 5,5 кВт — 1500 EUR
- 15 кВт — 2800 EUR
- 45 кВт — 5500 EUR
- 110 кВт — 11000 EUR
- 250 кВт — 22000 EUR
Это средняя цена для профессионального привода с богатым функционалом. Бюджетные китайские аналоги (INVT, CHINT, ESQ) дешевле на 30-50%, но с ограниченной поддержкой и сервисом.
Сравнение с конкурентами
- ABB ACS580 — сопоставимый функционал, более удобная панель управления, но сложнее интеграция с Siemens.
- Schneider ATV320/ATV630 — хорошая альтернатива, отличная работа с SoMachine/SoMove.
- Danfoss VLT FC-051 — премиальное качество, но высокая цена.
- Mitsubishi Electric FR-A800/FR-E700 — частотные преобразователи японского производства, широкая линейка для разных задач.
Резюме
SINAMICS G120 — оптимальный выбор для задач, где требуется надёжный, функциональный и легко интегрируемый частотный привод. Модульная архитектура, богатые коммуникации, встроенные функции безопасности, широкая линейка мощностей — всё это делает G120 одним из лидеров рынка.
ЭкоЭн — поставщик и интегратор Siemens, имеет статус Solution Partner. Поставили более 300 приводов G120. Свяжитесь для подбора и интеграции в ваш проект.
