«ЭкоЭн» проектирует и внедряет автоматизированные системы управления технологическим процессом биологической сушки отходов для получения RDF/SRF-топлива. Решение объединяет полевой уровень, шкафы управления боксами, частотно-регулируемые приводы, газовый контроль и централизованную SCADA в единую систему.
Биологическая сушка, или biodrying, использует тепло аэробного окисления легкоразлагаемой органической фракции для испарения влаги. В отличие от компостирования, задача процесса — удалить влагу, сохранить энергетически ценную горючую фракцию и подготовить материал к механической сепарации, хранению, транспортировке или энергетическому использованию.
Что обеспечивает АСУ ТП
- поддержание управляемого аэробного режима в каждом боксе;
- регулирование подачи, вытяжки и рециркуляции воздуха;
- контроль температуры материала по нескольким зонам и высотам;
- непрерывный контроль O₂ и газов-маркеров анаэробии;
- расчёт влагосъёма по расходу, температуре и относительной влажности воздуха;
- ведение стадий цикла: разогрев, активная сушка, стабилизация, готовность к выгрузке;
- архивирование параметров, тревог, действий оператора и формирование отчётов;
- защиту оборудования и технологического процесса при отклонениях.
Как работает биологическая сушка RDF

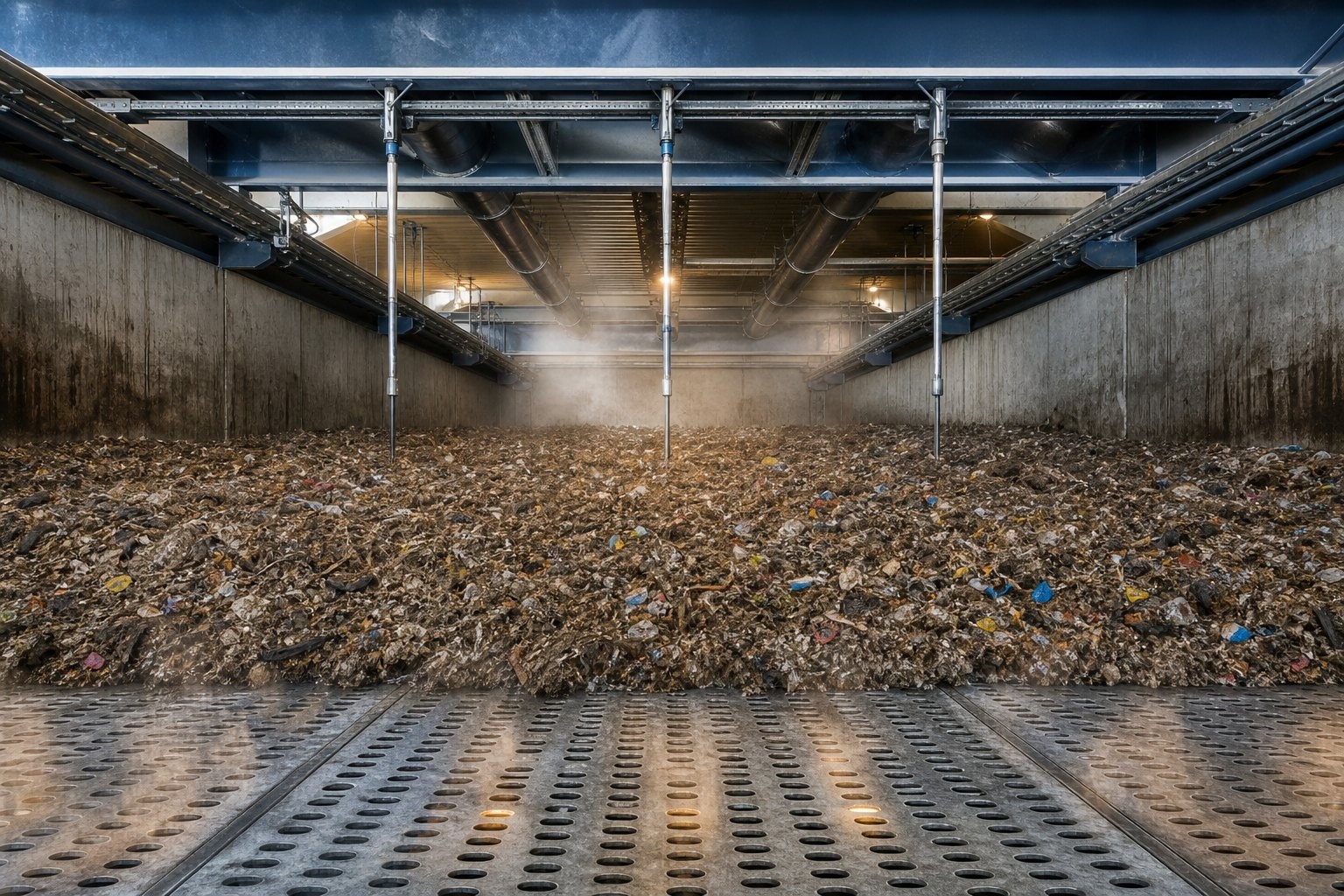

- Загрузка. Подготовленное сырьё размещается в закрытом боксе или туннеле. Температурные зонды переводятся в рабочее положение.
- Разогрев. Микробиологическая активность повышает температуру массы. АСУ ТП обеспечивает минимально необходимую аэрацию и контролирует содержание кислорода.
- Активная сушка. Нагретый воздух уносит влагу. Подача воздуха регулируется по температуре, O₂ и расчётному влагосъёму.
- Стабилизация. Система снижает интенсивность процесса, отслеживает температурный тренд и лабораторные данные по влажности.
- Выгрузка. После выполнения критериев готовности зонды выводятся из материала, а партия направляется на сепарацию и подготовку RDF/SRF.
Контролируемые параметры
Для гетерогенной массы отходов одного измерения недостаточно. Мы применяем многоточечный контроль температуры, измерение параметров воздуха на входе и выходе, газоанализ и фактический контроль воздушного потока.
- Температура материала: многоточечные зонды формируют тепловую карту бокса и выявляют локальные горячие или холодные зоны.
- Кислород: O₂ используется как обязательное ограничение контура аэрации и ранний индикатор дефицита воздуха.
- CO₂, NH₃ и H₂S: помогают контролировать интенсивность биопроцесса, запахи и признаки анаэробии.
- Расход воздуха: тепловые массовые расходомеры позволяют задавать и сравнивать удельную аэрацию разных боксов.
- Температура и влажность воздуха: используются для расчёта абсолютного влагосодержания и массы удалённой воды.
Алгоритмы управления
Основной регулирующий контур изменяет расход воздуха и положение заслонок по средней или максимальной температуре массива. Ограничение по O₂ имеет приоритет перед температурной уставкой: при снижении кислорода система увеличивает аэрацию. Рост H₂S или NH₃ формирует предупреждение и переводит оборудование в защитный режим согласно проектному алгоритму.
Параметры, пороги и продолжительность стадий определяются технологическим регламентом, морфологией отходов, геометрией боксов и результатами пусконаладки. Для каждого объекта алгоритмы адаптируются и подтверждаются испытаниями.
Архитектура решения
Для многобоксовых установок применяется распределённый принцип «один бокс — один шкаф управления». Это сохраняет локальную автономность, упрощает обслуживание и ограничивает влияние единичной неисправности на остальную линию.
- промышленный контроллер и модули ввода-вывода в каждом шкафу;
- частотные преобразователи приточных и вытяжных вентиляторов;
- управление заслонками подачи, вытяжки и рециркуляции;
- механизмы ввода и извлечения температурных зондов;
- Industrial Ethernet / PROFINET между шкафами и верхним уровнем;
- единое рабочее место оператора с SCADA, архивом, трендами и отчётами.
Пример конфигурации для 20 боксов
Для объекта с 20 боксами длиной около 50 м проектная архитектура может включать 20 локальных шкафов, 60 многоточечных зондов с 180 датчиками температуры, 20 точек контроля O₂, 20 многокомпонентных газоанализаторов, 20 расходомеров воздуха, 41 датчик температуры и влажности воздуха, 60 автоматизированных заслонок и централизованную SCADA. Окончательный состав определяется после обследования и разработки технического задания.
Что видит оператор в SCADA
- мнемосхему всей линии и состояние каждого бокса;
- тепловые карты по длине и высоте слоя;
- текущие и архивные значения O₂, CO₂, NH₃, H₂S, T и RH;
- расход воздуха, положение заслонок и нагрузку вентиляторов;
- расчётный влагосъём по боксу, партии и смене;
- этап цикла, прогноз готовности и журнал лабораторных измерений;
- аварии, предупреждения, межблокировки и действия персонала.
Целевой технологический результат
АСУ ТП создаёт условия для получения более однородного RDF/SRF с пониженной влажностью и повышенной теплотворной способностью, одновременно уменьшая риск анаэробных зон, запахов и нестабильности партий. Типичный отраслевой ориентир по влажности готового материала составляет 15–25%, однако гарантируемые параметры устанавливаются только после анализа исходного сырья и испытаний конкретной технологии.
Подход, подтверждённый мировой практикой
Принцип управляемой аэрации и использования биологического тепла применяется ведущими европейскими поставщиками оборудования для MBT и производства альтернативного топлива. Eggersmann описывает контролируемую биосушку с подачей воздуха через основание и промышленный ориентир влажности до 20%. Entsorga рассматривает автоматизацию и управление процессом как обязательную часть высокоэффективного biodrying. Проекты ANDRITZ для RDF/SRF подтверждают значение стабильной конечной влажности и контролируемой подготовки топлива для цементных и энергетических установок.
При проектировании мы используем эти отраслевые принципы вместе с требованиями ISO 21640 к классификации SRF, но адаптируем измерения и алгоритмы под реальную морфологию отходов, оборудование и условия эксплуатации заказчика.
Комплекс работ «ЭкоЭн»
- обследование технологии и разработка технического задания;
- проектирование КИПиА, электроснабжения и сетевой архитектуры;
- изготовление шкафов управления и механизмов температурных зондов;
- поставка датчиков, приводов, расходомеров и газоаналитического оборудования;
- разработка программ PLC, SCADA, архивов и отчётности;
- монтаж, пусконаладка, опытная эксплуатация и оптимизация режимов;
- обучение персонала, сервис и последующая модернизация системы.
Обсудить автоматизацию линии RDF
Подготовим концепцию АСУ ТП, перечень измерительных каналов и предварительную архитектуру управления для действующей или проектируемой линии переработки отходов. Для начала работы достаточно технологической схемы, характеристик сырья, планировки боксов и требований к готовому RDF/SRF.
