Четыре кита промышленной автоматизации
Когда инженер приходит на производство и слышит «ПЛК», «ЧРП», «SCADA», «HMI» — это не четыре разных мира, а единая экосистема автоматизации. Разберём, что скрывается за каждой аббревиатурой и как они работают вместе.
ПЛК — программируемый логический контроллер
ПЛК (PLC, Programmable Logic Controller) — это «мозг» системы автоматизации. Небольшой промышленный компьютер, который:
- Считывает сигналы с датчиков (температура, давление, уровень, расход);
- Выполняет программу (логика управления, ПИД-регулирование, блокировки);
- Выдаёт управляющие сигналы на исполнительные механизмы (клапаны, приводы, реле).
Популярные линейки ПЛК: Siemens S7-1200/1500, ABB AC500, Schneider Modicon M340/M580, Schneider ПЛК. Программируются в средах TIA Portal, CODESYS, Automation Studio, EcoStruxure.
ЧРП — частотно-регулируемый привод
ЧРП (VFD, Variable Frequency Drive) — устройство для плавного управления скоростью электродвигателя. Заменяет дросселирование задвижками и пуск «звезда-треугольник», экономя до 30-50% электроэнергии на насосах и вентиляторах.
Примеры: Siemens SINAMICS G120, Schneider ATV320/630, ABB ACS580. ЧРП общается с ПЛК по протоколам PROFINET, Modbus TCP, EtherNet/IP.
HMI — человеко-машинный интерфейс
HMI (Human-Machine Interface) — панель оператора на 7-15 дюймов, установленная прямо у оборудования. На ней оператор видит текущие параметры, может нажимать кнопки «Пуск/Стоп», менять уставки. HMI работает в паре с одним ПЛК.
SCADA — система диспетчеризации
SCADA (Supervisory Control and Data Acquisition) — программа на компьютере оператора, которая:
- Собирает данные с десятков и сотен ПЛК по сети;
- Рисует мнемосхемы технологического процесса;
- Архивирует параметры (тренды, журналы событий);
- Генерирует отчёты и аварийные сообщения.
Примеры: WinCC Professional, MasterSCADA, Ignition, Citect.

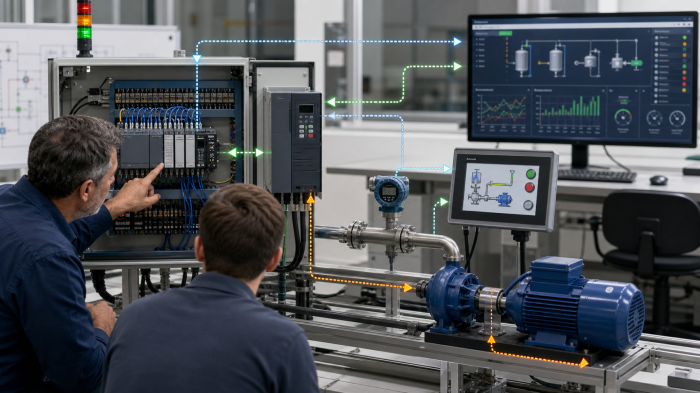

Как они работают вместе
Схема типового производства: датчики → ПЛК ← → ЧРП ← → HMI ← → SCADA ← → сеть → диспетчерская.
ПЛК управляет процессом. ЧРП плавно меняет скорость насоса по команде ПЛК. HMI даёт оператору локальный контроль. SCADA собирает всё в единую картину на большом экране.
Что важно при выборе
При проектировании новой системы мы в ЭкоЭн рекомендуем:
- Один вендор ПЛК + HMI + SCADA (проще интеграция, единая техподдержка);
- Запас по дискретным и аналоговым входам/выходам — минимум 20% сверх расчётного;
- Резервирование для критичных процессов (ПЛК и SCADA-сервер дублируются);
- Сетевая инфраструктура на управляемых коммутаторах с поддержкой PROFINET/EtherNet/IP.
Грамотно подобранный комплект «ПЛК + ЧРП + HMI + SCADA» — это 70% успеха проекта автоматизации.
