PROFIBUS — открытая промышленная полевая сеть для обмена между контроллерами, распределённой периферией, приводами и измерительными приборами. На действующих производствах её нередко сохраняют при модернизации: переход на Ethernet не должен создавать неоправданный риск остановки оборудования.
Что такое PROFIBUS
Технология относится к семейству промышленных коммуникаций, описанных IEC 61158 и IEC 61784, и поддерживается организацией PROFIBUS & PROFINET International (PI). При подборе решения различают протокол, физическую среду передачи и профиль устройства.
DP, PA и FMS: разные задачи
- PROFIBUS DP применяется для обмена контроллера с распределёнными входами-выходами и приводами. Для электрической сети RS-485 доступны скорости от 9,6 кбит/с до 12 Мбит/с. Допустимая длина сегмента зависит от скорости и кабеля: предельные значения нельзя переносить на любую конфигурацию.
- PROFIBUS PA ориентирован на приборы технологических процессов. Передача MBP работает на 31,25 кбит/с и позволяет передавать питание и данные по одной паре. Связь с DP организуют через соответствующий coupler или link. PA применим и вне взрывоопасных зон; для взрывоопасной среды требуется специально рассчитанная и допущенная система, а не просто прибор с надписью PA.
- PROFIBUS FMS — более ранний вариант обмена сообщениями. Его можно встретить в установленном оборудовании; решение о сохранении или замене принимают по конкретному проекту.
Архитектура и роли устройств

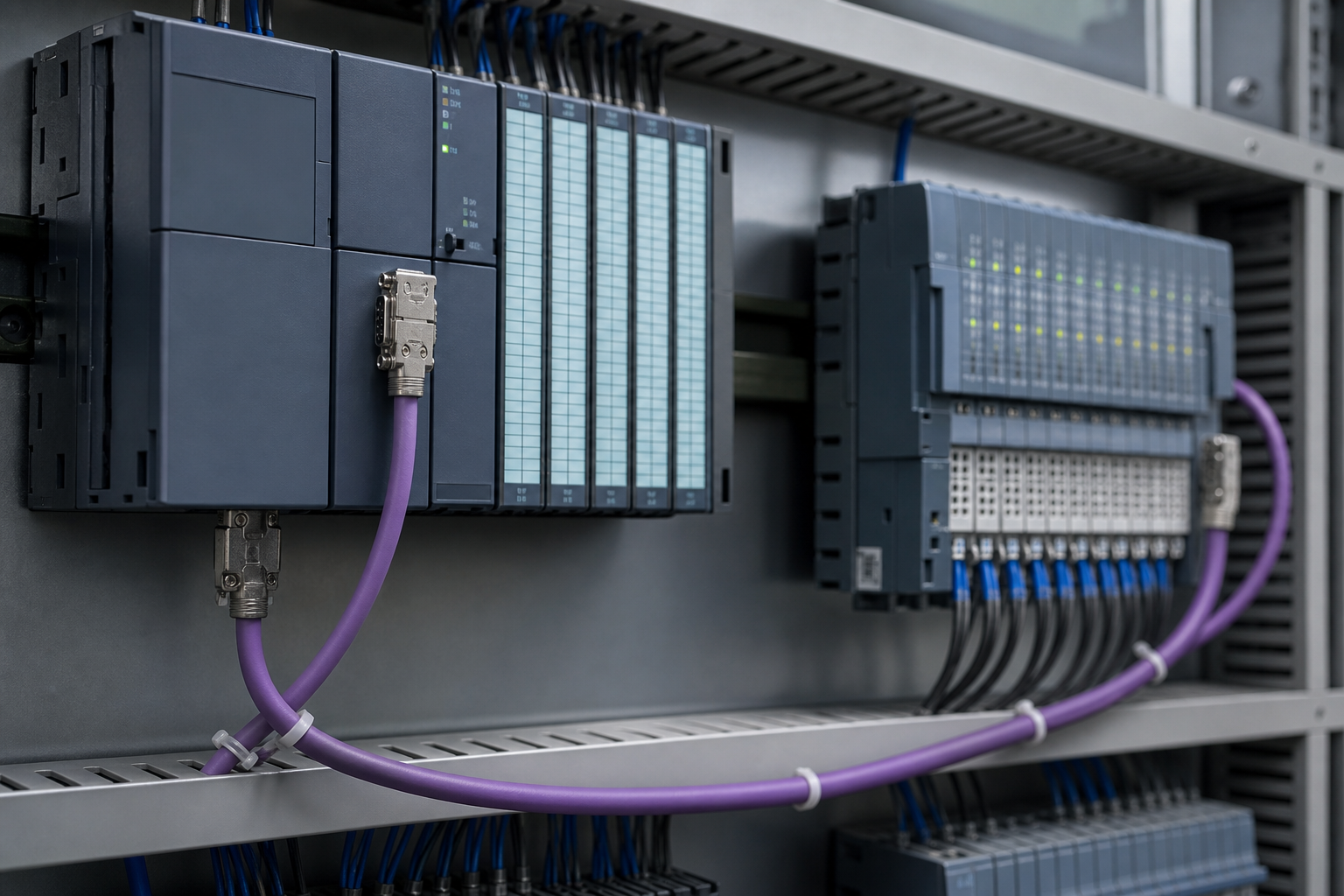

Типовая цепочка: ПЛК с интерфейсом DP-Master → сегмент PROFIBUS DP → станции ввода-вывода, приводы и приборы. Master класса 1 выполняет основной циклический обмен, а master класса 2 используется для инженерных и диагностических задач.
DP-V0 описывает базовый циклический обмен и диагностику; DP-V1 добавляет ациклический доступ и расширенные сообщения; DP-V2 — дополнительные функции синхронизации и обмена. Реальный набор возможностей определяется обоими участниками и их настройками. Время цикла рассчитывают по скорости, числу устройств и объёму данных, а не назначают одинаковым для всех сетей.
GSD и конфигурация в инженерной среде
GSD для PROFIBUS — текстовое описание характеристик устройства, а не XML. Формат GSDML на основе XML относится к PROFINET. В GSD содержатся идентификация, коммуникационные возможности, модули и параметры. Файл получают у производителя и устанавливают в каталог инженерной среды, например TIA Portal, если она поддерживает выбранное оборудование.
После добавления устройства сверяют артикул, версию, адрес, состав модулей, длины входных и выходных данных и диагностические сообщения. Совпадение названия модели не заменяет проверки исполнения.
Кабель, сегменты и терминация
Для RS-485 применяют предусмотренный проектом экранированный кабель и совместимые разъёмы. Цвет оболочки помогает идентификации, но не подтверждает электрические характеристики. DB9, M12 и клеммные подключения выбирают по исполнению устройства, а не по принципу «старый или новый».
Обычно на сегмент RS-485 приходится не более 32 подключений, а предельное число участников сети составляет 126; фактические ограничения оборудования и повторителей проверяют отдельно. Увеличение скорости уменьшает допустимую длину медного сегмента. Для PA длины, ответвления и питание рассчитывают по правилам выбранной физической среды.
Каждый электрический сегмент должен иметь правильную терминацию на концах. Для DP это не просто произвольный резистор «220 Ом»: применяют предусмотренные компоненты и учитывают их питание. При отключении конечного устройства работоспособность терминации нужно сохранять согласно проекту. Для PA используется другая схема согласования.
PROFIBUS и PROFINET: как сравнивать
PROFINET использует промышленный Ethernet и предоставляет другие возможности топологии, диагностики и интеграции. Однако нельзя выбирать сеть только по номинальной скорости. Важны требуемый цикл, поддержка синхронизации, расстояния, помехи, резервирование и оборудование объекта. Кольцо требует соответствующих механизмов, а произвольное соединение портов может привести к сетевой петле.
У PROFIBUS нет единой даты окончания поддержки для всех производителей. Сроки поставки и сервиса определяются жизненным циклом конкретных изделий. Исправную сеть не требуется заменять только из-за возраста технологии; одновременно для нового объекта следует сравнить доступные современные варианты.
Когда сохранить сеть, а когда модернизировать
- Сохранение разумно, когда система стабильна, оборудование поддерживается и устраивает по производительности.
- Модернизация актуальна при дефиците запасных частей, ограничениях диагностики, расширении производства или замене контроллера.
- Требования заказчика и особенности непрерывного процесса могут определять выбор PA или сохранение существующих сегментов.
- Общую стоимость оценивают с учётом проектирования, остановок, кабелей, интерфейсов, испытаний и дальнейшего обслуживания.
Поэтапный переход на PROFINET
- Выполнить аудит устройств, адресов, GSD-файлов, скорости, сегментов и диагностических проблем.
- Выбрать архитектуру: временно сохранить DP через коммуникационный модуль или proxy либо заменить оборудование на PROFINET.
- Проверить совместимость интерфейсных модулей и необходимость замены полевых устройств. IO-Link master не является универсальной заменой DP-slave.
- Подготовить схему сети, кабели, адресацию, имена устройств и изменения проекта ПЛК/HMI.
- Провести стендовые испытания, согласовать окно работ, резервную копию и план возврата.
- Выполнить испытания FAT/SAT по программе проекта и передать актуальную документацию.
Диагностика и эксплуатация
При сбоях проверяют качество кабеля и экрана, терминацию, адреса, разъёмы, питание и журнал диагностики. Перечень запасных частей и требования к квалификации исполнителя согласуют для объекта. Наличие сертифицированных специалистов или деталей на складе нельзя предполагать без подтверждения.
