PROFINET: полный обзор технологии промышленного Ethernet

1 июня 2024 9:00

// PLC, SCADA и HMI

PROFINET — открытый стандарт Industrial Ethernet для АСУТП. Обзор архитектуры, профилей, топологии и сценариев внедрения от инженеров ЭкоЭн.

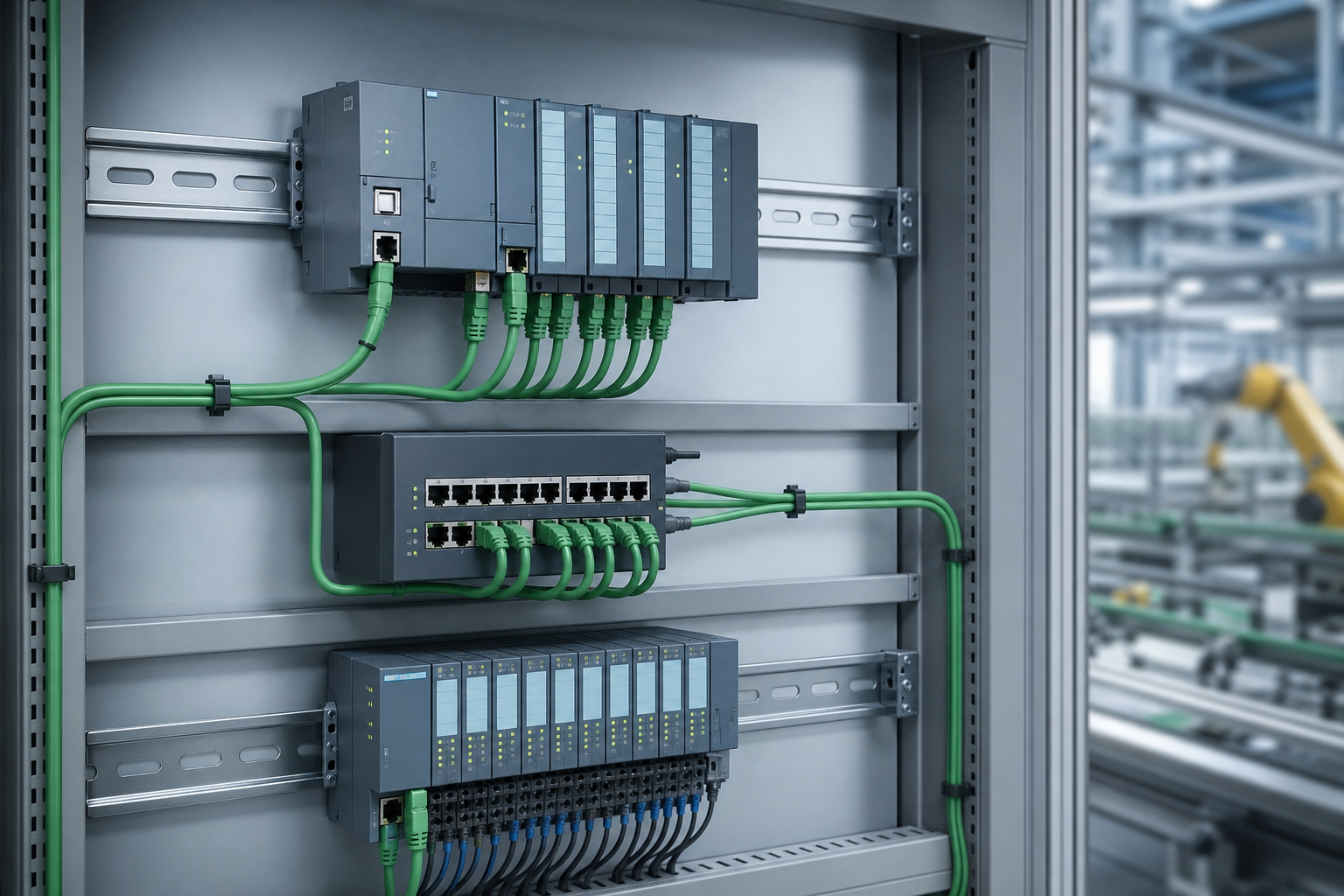

PROFINET: промышленный Ethernet для АСУ ТП

PROFINET — открытая технология Industrial Ethernet, поддерживаемая PROFIBUS & PROFINET International (PI). Она применяется для обмена между контроллерами, распределённым вводом-выводом, приводами и другими совместимыми устройствами. Протокол не ограничен одним производителем оборудования.

Архитектура и роли устройств

IO Controller — контроллер, который обменивается данными с назначенными устройствами ввода-вывода.
IO Device — периферийное устройство, например станция I/O или привод.
IO Supervisor — инженерная станция для настройки и диагностики.

Линия, звезда, дерево и кольцо выбираются под расположение оборудования и требования к отказоустойчивости. Порты, коммутаторы, кабели и оптика должны соответствовать выбранной архитектуре. Два порта есть не у любого устройства, а кольцо нельзя просто замкнуть без предусмотренного механизма резервирования.

RT, IRT и обычный сетевой обмен

RT применяется для циклического обмена технологическими данными. IRT обеспечивает синхронизированную передачу для задач с повышенными требованиями к времени, например согласованного движения осей. Диагностический и другой TCP/IP-трафик может передаваться в той же инфраструктуре с учётом её конфигурации.

Значения цикла и джиттера не одинаковы для всех сетей: они зависят от устройств, топологии, объёма данных и настройки. Нельзя обещать любую заданную задержку только на основании слова PROFINET или считать, что SCADA получает данные с тем же циклом, что привод.

GSDML, имена и топология

GSDML — XML-описание возможностей PROFINET-устройства: его структуры, параметров, данных и диагностики. Это не файл, в котором хранится фактическая топология всего объекта. Топологию и связи задают в инженерном проекте; LLDP помогает обнаруживать соседние устройства.

Имя PROFINET-станции должно быть уникальным в соответствующей области сети и соответствовать проекту. DCP используется для обнаружения и настройки устройств. IP-адреса и имена согласуют до запуска; их изменение в рабочей сети может нарушить обмен.

Профили и дополнительные функции

PROFIdrive стандартизирует взаимодействие с приводами; применимость функций зависит от класса приложения и оборудования.
PROFIenergy поддерживает управление энергопотреблением совместимых устройств, например в производственных паузах.
PROFIsafe используется для безопасностного обмена в соответствующей системе. Сам кабель PROFINET не делает обычную сеть системой SIL3.
MRP и другие механизмы резервирования применяют при поддержке участников и корректной настройке. Время восстановления и допустимый перерыв связи проверяют для проекта.
Ethernet-APL — специальный физический уровень для процессной автоматизации. Его параметры, питание и требования к опасным зонам не распространяются на обычные медные Ethernet-сегменты.

Подключение в TIA Portal

Проверить артикул, прошивку, совместимость инженерного ПО и файл GSDML.
Добавить устройство, назначить IO Controller и состав модулей.
Согласовать имя станции, IP-параметры и топологию.
Настроить циклы обмена, диагностические реакции и необходимые профили.
Испытать обмен, обрыв связи, восстановление и поведение технологической программы.

Замена устройства без инженерного инструмента возможна только при выполнении требований к оборудованию и подготовленной конфигурации, а не для любого датчика автоматически. Настройка сети на действующем объекте требует согласованного окна и оценки последствий.

PROFINET и другие сети

PROFIBUS DP/PA использует другую сетевую архитектуру и сохраняется на многих объектах. Переход на PROFINET оценивают по выгоде и рискам модернизации, а не объявляют обязательным для всех. EtherNet/IP и EtherCAT также имеют стандартизованные промышленные применения; EtherCAT некорректно называть закрытой технологией. Modbus TCP часто подходит для простого обмена, но требования к детерминизму нужно проверять отдельно.

Сравнение проводят по доступному оборудованию, поддержке motion/safety, диагностике, обслуживанию и требованиям заказчика. Универсальное превосходство в «10–100 раз» не заменяет расчёт конкретной системы.

Где применяется и что проверить в проекте

Типовые задачи — периферия технологических линий, упаковочное оборудование, насосные и котельные установки, управление приводами и сборочными участками. Это примеры применения технологии, а не утверждение о числе реализованных «ЭкоЭн» объектов.

Перечень устройств, объём данных и время реакции процесса.
Совместимость GSDML, прошивок, контроллера и инженерной среды.
Топология, резервирование и допустимость потери связи.
Кабельные длины и тип среды по конкретным интерфейсам; оптика не имеет одного универсального предела.
Электромагнитная совместимость, экранирование и уравнивание потенциалов по проекту.
Сегментация, права доступа, резервные копии и план диагностики.

«ЭкоЭн» может включить проектирование, настройку и испытания сети в согласованный состав работ. Сроки определяются обследованием и объёмом проекта; неподтверждённый статус партнёра производителя не заявляется.
