Промышленное взвешивание — это не только выбор тензодатчика. На результат влияют механика опор, электрическое подключение, весовой преобразователь, алгоритм дозирования и связь с АСУ ТП. Рассмотрим роли тензодатчиков Flintec и электронных приборов Laumas в такой системе.
Где применяют весовые системы
- Бункеры, ёмкости и силосы для контроля запасов сырья.
- Платформенные, автомобильные и вагонные весы.
- Конвейерное взвешивание и поточное дозирование.
- Фасовочные и упаковочные линии.
- Рецептурное дозирование в пищевом, химическом и других производствах.
Каждый тип установки предъявляет свои требования к механике, быстродействию, точности, условиям мойки и метрологическому обеспечению. Компоненты не взаимозаменяемы только по одинаковому пределу нагрузки.

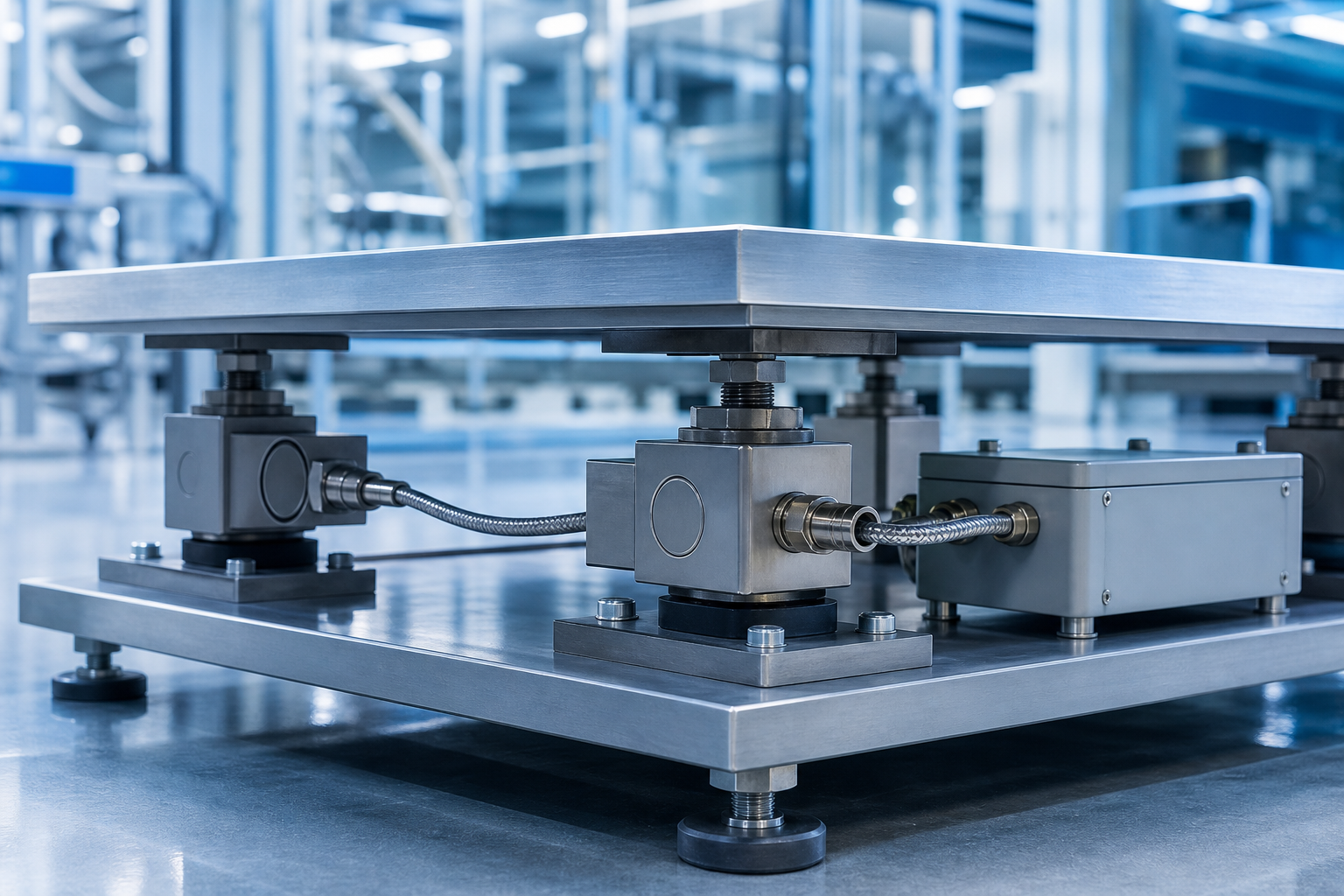

Flintec: тензодатчики и механическая часть
Тензорезисторный датчик преобразует деформацию упругого элемента под нагрузкой в электрический сигнал. При подборе Flintec выбирают тип конструкции, направление нагрузки, номинал, монтажный узел, материал, герметизацию и требуемую точность.
В обзорах оборудования встречаются обозначения RC3/RC3D, SB3, SB4, SB5, SB14, UL4 и DBSL. Для каждого обозначения нужно подтвердить актуальный артикул и паспорт. Нельзя приписывать всем моделям одинаковую конструкцию или интерфейс. Например, SB4 — балочный датчик, а не S-образный; цифровой обмен также нельзя предполагать только по названию серии.
- Нагрузка: учитывать массу конструкции, продукта, неравномерность распределения и динамические воздействия.
- Механика: исключать боковые усилия, заклинивание опор и влияние жёстких трубопроводов на результат.
- Среда: подбирать материал и защиту под влажность, мойку, температуру и химическое воздействие.
- Точность: учитывать нелинейность, гистерезис, температурные влияния и характеристики всей установки.
- Обслуживание: предусматривать доступ к опорам, соединительным коробкам и контрольным точкам.
Классы OIML, степень IP и ресурс относятся к определённому исполнению. Их нельзя распространять на всю линейку Flintec или обещать универсальный срок службы.

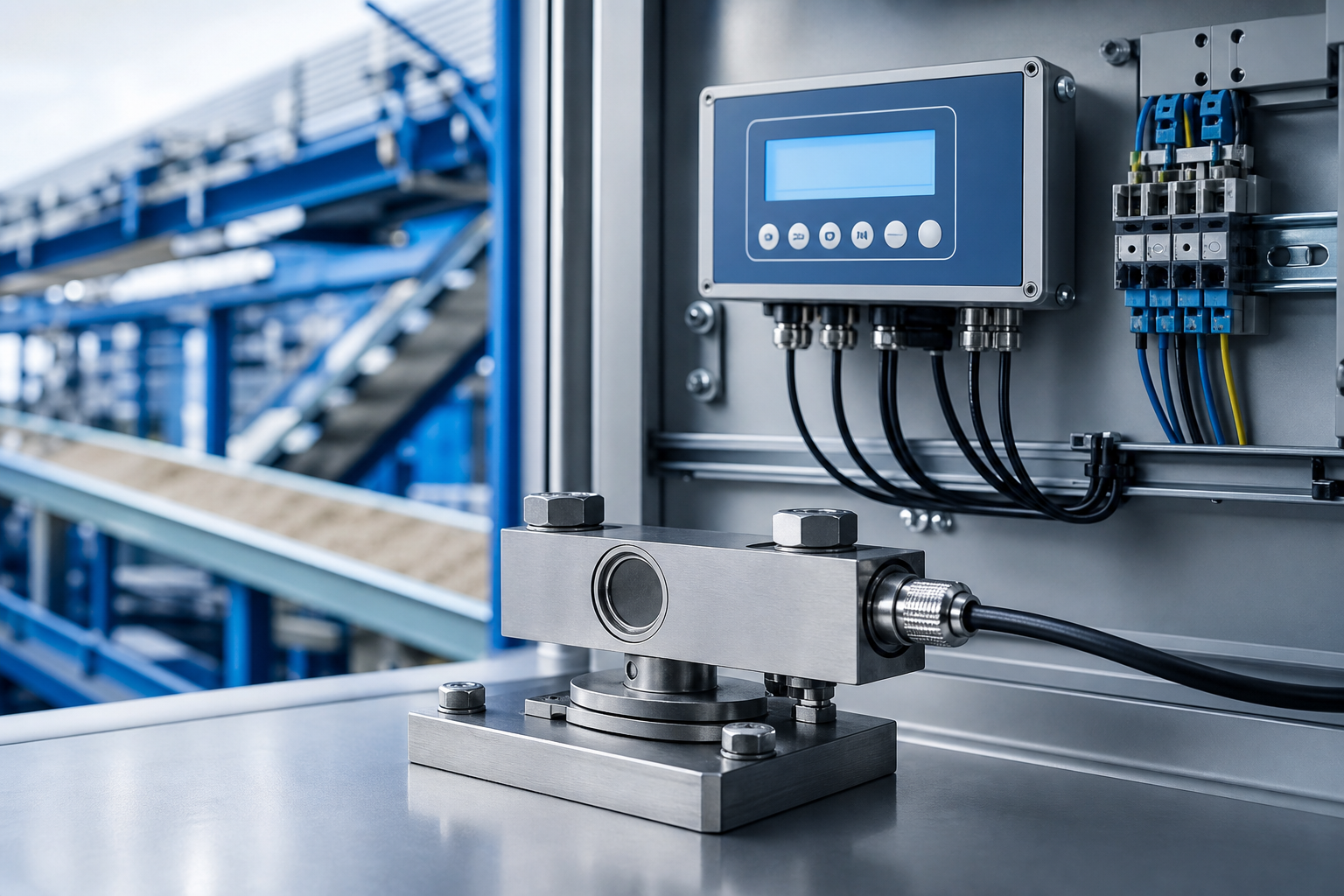

Laumas: весовые преобразователи и индикаторы
Преобразователь возбуждает измерительный мост, обрабатывает малый сигнал тензодатчика и передаёт результат в систему управления. Индикатор дополнительно обеспечивает местное отображение и управление предусмотренными функциями. Laumas выпускает электронные приборы для разных вариантов промышленного взвешивания.
Например, TLM8 имеет восемь независимых каналов чтения тензодатчиков. Варианты поставки различаются интерфейсами: существуют исполнения с RS-485, аналоговым выходом и отдельными промышленными сетями. Цифровое выравнивание и диагностика каналов помогают при многодатчиковых установках. Точный набор входов, выходов и протоколов сверяют по полному коду изделия.
Обозначения TLM8/TLM8P, W200/W400, LCB, WS100/WS200 и WPI из предварительного подбора не заменяют спецификацию. Перед заказом нужно проверить, существует ли нужное исполнение в актуальной программе, какие функции доступны и подходит ли оно для задачи. Нельзя считать Modbus TCP, EtherNet/IP, PROFINET, EtherCAT и аналоговый выход одновременно встроенными в любой прибор.
Связка датчик — преобразователь — ПЛК
Обычная архитектура: тензодатчики → соединительная коробка или многоканальный прибор → весовой преобразователь → ПЛК → HMI/SCADA. Совместимость датчиков Flintec с Laumas или электроникой другого производителя подтверждают по чувствительности, сопротивлению моста, напряжению питания, числу датчиков и схеме четырёх- либо шестипроводного подключения.
Дальнейший обмен с Siemens, ABB, Schneider Electric или другим ПЛК организуют по поддерживаемому интерфейсу. Это может быть Modbus RTU/TCP, PROFIBUS, PROFINET, EtherNet/IP либо аналоговый сигнал — в зависимости от конкретной комплектации. Наличие разъёма Ethernet само по себе не определяет промышленный протокол.
В программу передают не только массу, но и признаки достоверности, перегрузки, стабильности, обрыва датчика и состояния прибора. Единицы измерения, масштабирование, знак, фильтрация и поведение при потере связи должны быть одинаково определены во всех частях проекта.
Калибровка, фильтрация и дозирование
Настройка начинается с проверки монтажа и исходного сигнала. Затем выполняют предусмотренную изготовителем настройку нуля, диапазона и, при необходимости, выравнивание каналов. Управление с панели или ПК зависит от модели. Частоту измерения и задержки фильтров выбирают под процесс; максимально заявленная частота не равна точности всей установки.
Для дозаторов учитывают грубую и точную подачу, материал в полёте, время успокоения и критерии завершения порции. Для конвейера дополнительно важны скорость ленты и механические условия измерения. Работоспособность проверяют на реальном диапазоне производительности.
Метрология и специальные исполнения
Требования определяют по назначению системы и условиям эксплуатации. Документы на датчик или преобразователь не заменяют оценку всей весовой установки. Калибровку не следует автоматически приравнивать к поверке.
В документации могут фигурировать OIML R60 для тензодатчиков, R76 для весов неавтоматического действия, R61 для автоматических весовых дозаторов и R51 для автоматических контрольных весов. Применимость и требования к подтверждению соответствия проверяют для конкретной системы. Обозначение R76 не означает освобождения весов от предусмотренных метрологических процедур.
ATEX и другие специальные допуски проверяют по сертификату точного исполнения, зоне и условиям монтажа. Оборудование в стандартном корпусе нельзя считать взрывозащищённым по названию производителя. Аналогично, CE или EAC подтверждают только то, что указано в соответствующих документах.
Что нужно для подбора оборудования
- Тип весов, продукт, минимальная и максимальная масса, требуемая погрешность.
- Чертежи ёмкости или платформы, число опор, условия установки и динамические нагрузки.
- Температура, влажность, мойка и особые требования к среде.
- Модель ПЛК, интерфейсы, список данных, цикл обмена и алгоритм дозирования.
- Требования к индикации, архивам, учёту сырья, SCADA/MES/ERP и документации.
- Согласованные испытания, метрологические процедуры и условия обслуживания.
