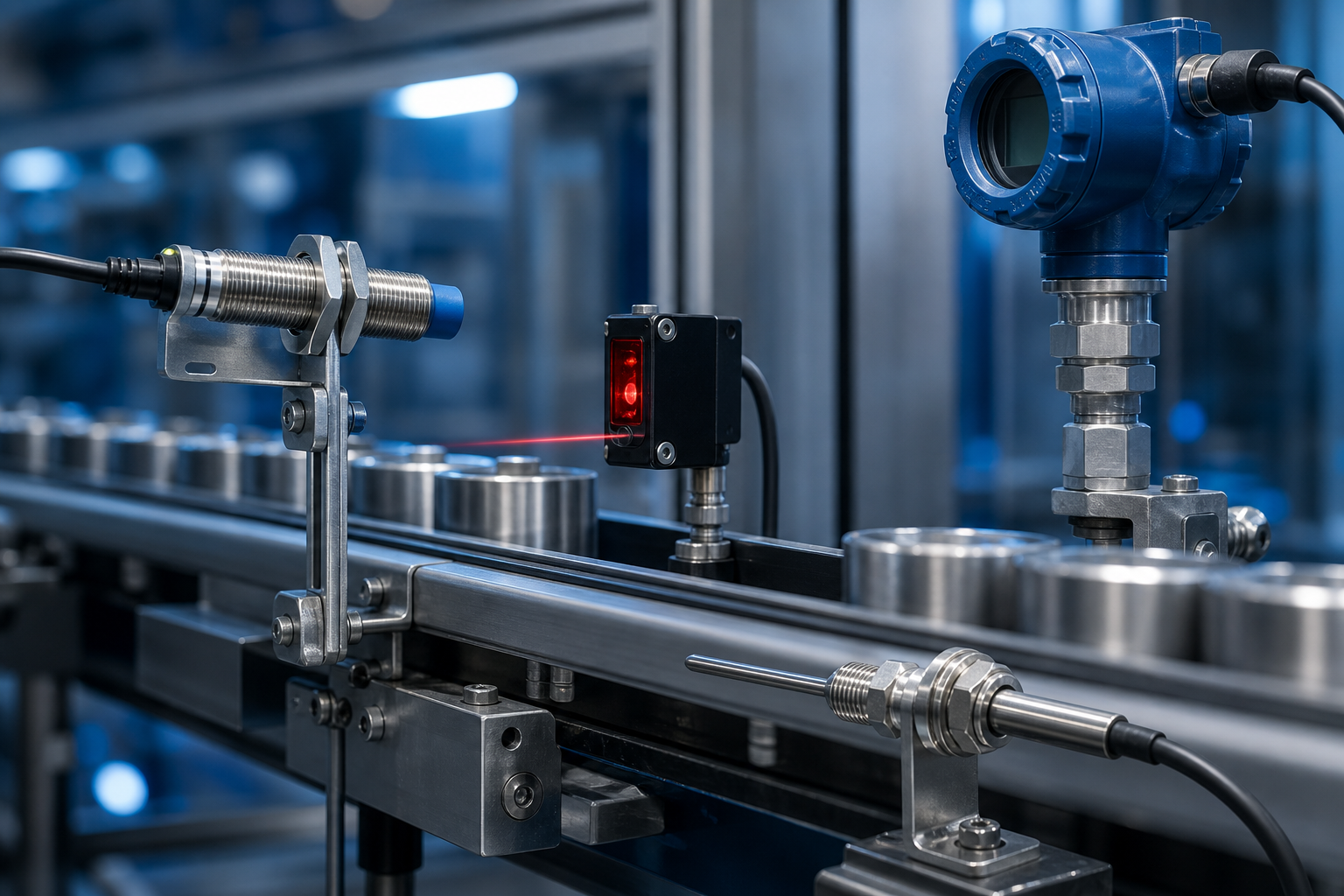

Промышленные датчики передают системе управления сведения о процессе: температуру, давление, расход, положение и другие параметры. Правильный выбор определяется средой, задачей измерения и совместимостью всей цепи — от первичного элемента до программы PLC и экрана оператора.
Какие величины измеряют
- Температура: термосопротивления и термопары, при необходимости с измерительным преобразователем.
- Давление: избыточное, абсолютное, разность давлений; исполнение выбирают под среду и диапазон.
- Расход: электромагнитные, кориолисовые, вихревые и ультразвуковые приборы. Применимость зависит от свойств среды и условий установки.
- Уровень: поплавковые, ёмкостные, ультразвуковые, радарные и другие методы; различают непрерывное измерение и сигнализацию предельного уровня.
- Положение и скорость: энкодеры, концевые выключатели, индуктивные, ёмкостные и фотоэлектрические датчики.
- Состояние оборудования: вибрация, ускорение, сила, момент и нагрузка.
- Свойства среды: влажность, pH, содержание кислорода, CO2 и других компонентов. pH характеризует кислотность и не равнозначен прямому измерению концентрации произвольного вещества.
- Визуальный контроль: камеры, системы машинного зрения и лидары для задач распознавания, геометрии и присутствия.
Резистивный, тензорезистивный, ёмкостный, индуктивный, пьезоэлектрический, оптический, ультразвуковой, электромагнитный и термоэлектрический принципы имеют разные ограничения. Одинаковая измеряемая величина ещё не делает два прибора взаимозаменяемыми.
Выходные сигналы и подключение
- Аналоговые: 4–20 мА, 0–10 В, ±10 В и специальные сигналы первичных элементов. Нужен совместимый измерительный вход.
- Дискретные: PNP, NPN, релейный контакт. Проверяют тип входа PLC, питание, нагрузку и логику срабатывания.
- Цифровые: HART, IO-Link, Modbus и промышленные сети. Указывают конкретный интерфейс и роль устройства, а не только слово «цифровой».
4–20 мА: двухпроводный преобразователь питается от токовой петли, но схема зависит от активного или пассивного входа и источника питания. Проверяют полярность, сопротивление нагрузки, допустимое напряжение, развязку и необходимость барьера. Универсальная запись «два провода в AI0» недостаточна для монтажа.
IO-Link: датчик подключается к отдельному порту мастера, а мастер — к PLC по поддерживаемой сети. Для настройки используют IODD. Проверяют класс порта, распиновку, питание и кабель; один лишь разъём M12 не гарантирует совместимость.
PROFINET и Modbus: согласуют файл описания или карту регистров, адресацию, единицы измерения, порядок байтов, период обмена и поведение при потере связи. В программе предусматривают масштабирование, проверку достоверности и аварийные признаки.
Как выбрать датчик: данные для опросного листа
- Измеряемая величина, рабочий диапазон, возможные перегрузки и требуемое время отклика.
- Допустимая погрешность всей измерительной цепи с учётом температуры, преобразования и установки.
- Состав среды, вязкость, электропроводность, абразивность и совместимость контактирующих материалов.
- Рабочая и предельная температура, давление, вибрация и климатические условия.
- Присоединение: резьба, фланец, гигиенический штуцер, погружная гильза или другое исполнение.
- Питание, выходной сигнал, доступные модули PLC, длина линии и условия прокладки.
- Степень защиты, требования к очистке и мойке, специальные гигиенические или взрывозащитные исполнения.
- Применимые документы о соответствии и метрологические требования, доступность поверки, калибровки и обслуживания.
Нельзя назначать всем измерениям одно правило «25–75% шкалы» или универсальную точность 0,1% для учёта и 0,5% для технологии. Диапазон и погрешность обосновывают конкретной задачей. Маркировка CE, сертификат взрывозащиты и метрологические документы решают разные вопросы и не заменяют друг друга.
Особенности отраслей
- Нефтегаз: давление, температура, расход и уровень; при необходимости — соответствующее взрывозащищённое исполнение.
- Химия: стойкость материалов к агрессивной среде, аналитические измерения, разделительные мембраны.
- Энергетика: пар, высокие температуры и давление, мониторинг вибрации оборудования.
- Пищевая промышленность: гигиеническая конструкция, совместимость с продуктом, CIP/SIP и подтверждение требуемых допусков для конкретного изделия.
- HVAC: температура, влажность, CO2, перепады давления; требования к размещению и обслуживанию.
- Водоподготовка: уровень, расход, давление, pH и другие показатели качества воды.
Производители и примеры семейств
При комплектации рассматривают Endress+Hauser, WIKA, Siemens SITRANS, Emerson Rosemount, Yokogawa, ABB, Honeywell, SICK, Pepperl+Fuchs, ifm, Balluff, Turck, Banner, Метран, Autonics, Omron, Panasonic и других производителей. Это не рейтинг качества и не обещание поставки любой позиции: сравнивать следует конкретные модели и условия обслуживания.
Примеры для проверки по спецификации: Endress+Hauser Cerabar и Promag, Rosemount 3051, Siemens SITRANS P, WIKA и ОВЕН ПД100. ПД100 — изделие ОВЕН; приписывание его Mitsubishi ошибочно. Страна происхождения конкретного изделия и его соответствие требованиям подтверждаются документами, а не условной категорией «премиум» или «бюджет».
Стоимость, монтаж и обслуживание
В смету включают прибор, присоединительные детали, кабели, питание, барьеры или преобразователи, модули ввода, настройку и метрологические процедуры. Цены и сроки получают на точные исполнения. Наличие дорогого бренда само по себе не обеспечивает правильное измерение.
Монтаж выполняют по руководству выбранного прибора и проекту. После подключения проверяют сигнал, единицы и диапазон, имитируют предусмотренные диагностические состояния, оформляют результаты наладки. Для эксплуатации нужны паспорт, схема подключения, настройки, сведения о метрологии и порядок замены.
ЭкоЭн подбирает датчики и компоненты автоматизации по исходным данным процесса. Их можно заказать в рамках поставки и комплектации оборудования либо комплексной задачи АСУ ТП.
