SINAMICS V20: бюджетный ЧРП Siemens
SINAMICS V20 — самый бюджетный частотный привод в линейке Siemens. Для простых задач: насосы, вентиляторы, конвейеры. Разберём, что он может и когда его стоит выбрать.
Что такое SINAMICS V20
V20 — серия компактных ЧРП для:
- Насосов, вентиляторов, компрессоров;
- Конвейеров, упаковочных машин;
- Простых задач регулирования скорости;
- Замены прямого пуска двигателей.
Не для сложного motion control — для этого SINAMICS S120 или G120.
Линейка
По мощности: от 0,12 кВт до 30 кВт (1 фаза 230 В и 3 фазы 400 В).
По типу:
- FSAA-FSB (0,12-0,75 кВт) — компактные;
- FSC-FSD (1,1-3,0 кВт) — средние;
- FSE-FSG (4,0-30 кВт) — большие.
Характеристики
- U/f и векторное управление (без датчика);
- Modbus RTU встроен (RS-485);
- PROFINET — нет (для сетей нужен G120);
- Встроенный тормозной ключ (до 7,5 кВт);
- Защита IP20;
- Панель управления BOP (опция);
- Программирование через IOP или BOP.
Стоимость
Типовая цена (2026):
- 0,75 кВт (1-ф, 230 В) — 700 BYN;
- 2,2 кВт (3-ф, 400 В) — 1 400 BYN;
- 7,5 кВт — 2 800 BYN;
- 15 кВт — 4 500 BYN.
В 1,5-2 раза дешевле SINAMICS G120.
Сравнение V20 и G120
| Параметр | V20 | G120 |
|---|---|---|
| Цена (2,2 кВт) | ~1 400 | ~2 500 |
| PROFINET | Нет | Да (в CU) |
| Modbus RTU | Встроен | Через модуль |
| Векторное управл. | Без датчика | С датчиком и без |
| Safety (STO) | Нет | Да (через CU) |
| Мощность | До 30 кВт | До 250 кВт |
Когда выбрать V20
- Простая задача (насос, вентилятор);
- Бюджет ограничен;
- Modbus RTU — достаточен;
- Не нужен PROFINET;
- Не нужен safety.
Когда НЕ выбрать V20
- PROFINET сеть (возьмите G120);
- Нужен STO (Safe Torque Off);
- Векторное управление с энкодером (G120 с энкодером);
- Большие мощности (G120, S120).

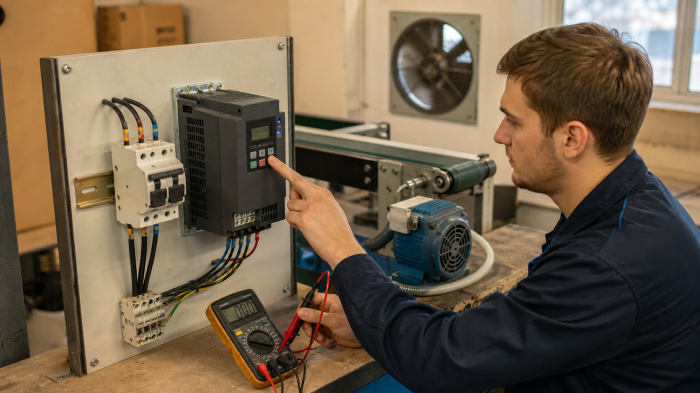

Настройка V20
Панель BOP (Basic Operator Panel):
- Подключите двигатель (U, V, W, PE);
- Подайте питание;
- Запустите мастер настройки (P0010=1);
- Введите параметры двигателя (P0304-P0311);
- Запустите автонастройку (P3900=1, 2);
- Задайте источник команд и задания;
- Проверьте вращение.
Modbus RTU
V20 поддерживает Modbus RTU (RS-485). Регистры:
- 40001 (Control Word);
- 40002 (Setpoint, Гц);
- 40003 (Status Word);
- 40004 (Actual Frequency, Гц);
- 40005 и далее — параметры привода.
Подключение к S7-1500 — через CM PtP модуль.
Применение в реальных проектах
В ЭкоЭн V20 мы используем для:
- Вентиляторов вытяжки в производственных цехах;
- Насосов подпитки;
- Небольших компрессоров;
- Конвейеров подачи (с Modbus RTU);
- Простых задач, где цена критична.
Заключение
SINAMICS V20 — рабочая лошадка для простых задач. Дешевле G120 в 1,5-2 раза, для базовых задач достаточно. В ЭкоЭн рекомендуем V20 для проектов с простыми приводами и ограниченным бюджетом.
