SAT: Site Acceptance Test шкафа на объекте

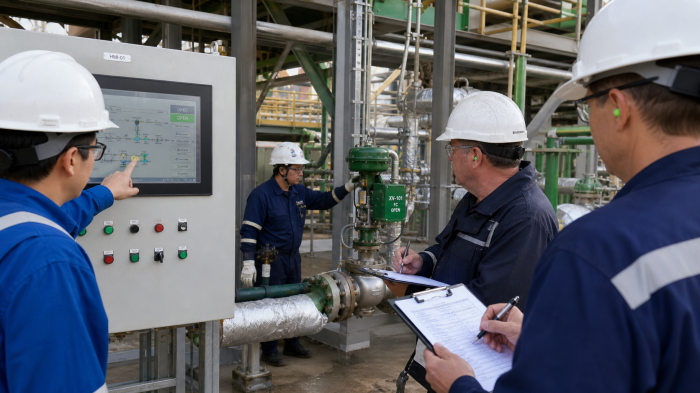

SAT (Site Acceptance Test) — это финальные испытания шкафа управления на объекте, после монтажа. Завершающий этап перед сдачей в эксплуатацию.
Чем отличается FAT от SAT
| Параметр | FAT | SAT |
|---|---|---|
| Где | На заводе | На объекте |
| Цель | Проверить шкаф до отгрузки | Проверить после монтажа |
| Кто участвует | Производитель | Заказчик + подрядчик |
| Условия | Идеальные (лаборатория) | Реальные (объект) |
| Длительность | 1-5 дней | 1-3 дня |
Когда проводят
SAT — после:
- Монтаж шкафа на объекте;
- Подключение внешних кабелей;
- Подачи питания;
- Загрузки программы (если отличается от FAT).
Программа SAT
1. Проверка монтажа
- Шкаф установлен по проекту (правильное место);
- Крепление надёжное;
- Кабельные вводы затянуты;
- Заземление подключено;
- Доступ для обслуживания есть.
2. Проверка подключений
- Прозвонка от датчика до клеммы шкафа;
- Проверка правильности подключения (где какой сигнал);
- Измерение сопротивления изоляции (мегаомметр);
- Отсутствие КЗ и обрывов.
3. Подача питания
- Подать 380/220 В;
- Проверить напряжения (все фазы, ноль, земля);
- Включить автомат ввода;
- Проверить работу блоков питания 24 В;
- Включить ПЛК, HMI, ЧРП.
4. Проверка входов-выходов
- Подать реальные сигналы (включить датчик, нажать кнопку);
- Проверить отображение в HMI/SCADA;
- Проверить реакцию выходов (включение клапана, пуск двигателя);
- Сверить с принципиальной схемой.
5. Функциональные испытания
- Запуск в ручном режиме (с панели оператора);
- Запуск в автоматическом режиме;
- Проверка всех режимов работы;
- Проверка блокировок;
- Проверка аварийных ситуаций.
6. Проверка с реальным процессом
- Запуск производства (с оператором);
- Проверка на холостом ходу;
- Проверка под нагрузкой;
- Проверка производительности (соответствие ТЗ).
7. Обучение персонала
- Оператор — как работать (пуск, останов, аварии);
- Дежурный — как диагностировать неисправности;
- Инженер КИПиА — как обслуживать.
8. Документирование
- Протокол SAT;
- Акт приёмки в эксплуатацию;
- Акт обучения;
- Передача документации;
- Передача ЗИП (если предусмотрено).
Кто участвует
- Заказчик (обязательно);
- Представитель оператора;
- Инженер АСУ ТП подрядчика;
- Главный инженер проекта;
- Представитель надзорных органов (если требуется).
Типичные находки
- Ошибка в подключении (перепутан датчик);
- Не подключен PE;
- Не работает клапан (обрыв кабеля);
- Не срабатывает блокировка;
- Медленная реакция системы (оптимизация);
- Оператор не понимает интерфейс (обучение);
- Документация неполная.
Документы SAT
- Протокол испытаний (с результатами);
- Акт приёмки (подпись заказчика);
- Акт обучения;
- Ведомость документации (что передано);
- Ведомость ЗИП;
- Замечания (если есть, с планом устранения).
Сроки SAT
Типичные:
- Малый проект: 1 день;
- Средний: 2-3 дня;
- Большой: 5-10 дней.
Что делать при замечаниях
- Зафиксировать замечания (с фото);
- Согласовать с заказчиком сроки устранения;
- Устранить (в рамках гарантии — бесплатно);
- Повторный SAT (если критично);
- Подписать акт.
Заключение
SAT — это финальная точка проекта. Без успешного SAT нельзя сдать систему в эксплуатацию. В ЭкоЭн проводим SAT с заказчиком и подписываем все документы до сдачи объекта.
