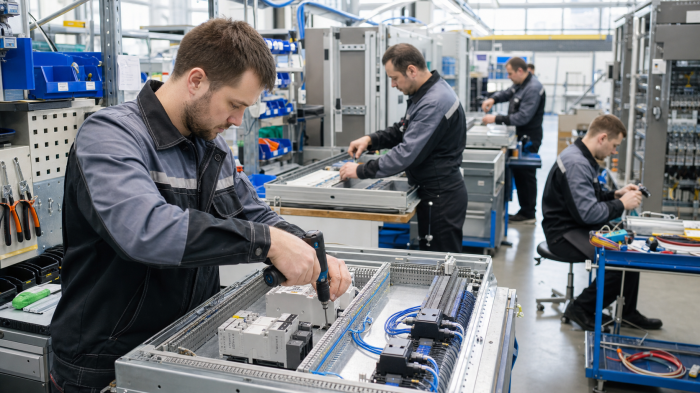

Сборка шкафа управления: технология и приёмы
Сборка шкафа — это «руки инженера». Качество сборки определяет надёжность на 50%. Разберём, как собирать правильно.
Подготовка
- Получить сборочный чертёж и спецификацию;
- Проверить комплектность (все компоненты, крепёж);
- Подготовить инструмент (отвёртки, кримперы, тестеры);
- Подготовить рабочее место (верстак, освещение, заземление).
Инструмент
Минимальный набор:
- Отвёртки (крестовые, шлицевые, торцевые) — набор;
- Кримпер для клемм (Phoenix Contact, Weidmuller);
- Стриппер (для снятия изоляции);
- Мультиметр;
- Тонкогубцы, бокорезы;
- Маркировочная система (Phoenix CONTACT «ProjectMark» или аналог);
- Кабельные стяжки (нейлоновые);
- Термотрансферный принтер для маркировки (опционально).
Шаг 1. Корпус
- Распаковать корпус, проверить на повреждения;
- Снять двери (для удобства сборки);
- Установить монтажную плату (если есть);
- Установить DIN-рейки (проверить уровень!);
- Установить кабельные вводы (сверху/снизу).
Шаг 2. Установка компонентов
Правила:
- Силовая зона — слева, управление — по центру, клеммы — справа;
- Между компонентами — зазоры (для охлаждения и обслуживания);
- Все компоненты — на DIN-рейку или монтажную плату;
- Автоматы — строго вертикально (для корректной работы теплового расцепителя);
- ЧРП — с зазором сверху и снизу (для охлаждения);
- Блоки питания — в нижней части (для естественной конвекции).
Шаг 3. Разводка
Принципы:
- Силовые кабели (чёрные/коричневые, сечение 1,5-25 мм²);
- Сигнальные кабели (синие, сечение 0,5-1,5 мм²);
- Разделение по лоткам (минимум 200 мм);
- Пересечение — под 90°;
- Длина — с запасом 10-15%;
- Кабели в одном лотке — параллельно, без переплетений;
- Фиксация стяжками каждые 200-300 мм.
Шаг 4. Подключение к клеммам
Технология:
- Зачистить провод на нужную длину (обычно 8-10 мм);
- Обжать наконечник (если требуется — для гибких проводов);
- Вставить в клемму, затянуть винт (момент — по документации);
- Проверить надёжность затяжки (провод не выдёргивается);
- Промаркировать провод с обоих концов.
Шаг 5. Маркировка
Что маркировать:
- Все провода (с обоих концов);
- Все клеммы (с обеих сторон);
- Все компоненты (если несколько одинаковых — по номерам);
- Кабели на вводе (с внешней стороны шкафа).
Система маркировки — KKS, ANSI, или внутренняя. Главное — однозначность.
Шаг 6. Заземление
Что заземлить:
- Корпус шкафа (PE-шина);
- Все металлические части (двери, панели, монтажная плата);
- Экраны сигнальных кабелей (с одной стороны — у ПЛК);
- Все PE-клеммы компонентов;
- Внешний заземляющий проводник (от контура заземления).
Шаг 7. Контроль качества
Перед сдачей на FAT:
- Визуальный осмотр (всё ли установлено, закреплено);
- Проверка затяжки клемм (ключом на отвёртку);
- Прозвонка цепей (мультиметром, от клеммы до клеммы);
- Проверка отсутствия коротких замыканий (между фазами, фаза-земля);
- Проверка заземления (PE-шина → земля);
- Проверка маркировки (все ли провода и клеммы подписаны);
- Фото-фиксация (до закрытия шкафа).
Частые ошибки
- Слабая затяжка клемм (греются, отгорают);
- Смешение силовых и сигнальных кабелей (помехи);
- Нет маркировки (потом не разобраться);
- Экраны не заземлены (наводки);
- Слишком короткие кабели (натяжение);
- Слишком длинные кабели (запас 30%+ — мешают);
- Нет зазоров (перегрев);
- Использование неподходящих наконечников.
Сроки сборки
Ориентировочно:
- Малый шкаф (800×1800×400, 20 компонентов) — 3-5 дней;
- Средний (30-50 компонентов) — 7-10 дней;
- Большой (50+ компонентов, ЧРП внутри) — 2-3 недели.
Стоимость сборки
Работа сборщика — обычно 30-50% от стоимости комплектующих. Для шкафа 25 000 BYN сборка — 8 000-12 000 BYN.
Заключение
Качество сборки определяет надёжность шкафа на годы. В ЭкоЭн собираем шкафы по ГОСТ и внутренним стандартам. Заказать услугу для расчёта стоимости.
