SIMATIC S7-1500 — семейство программируемых контроллеров Siemens для машин, технологических линий и распределённых систем управления. Эта статья объединяет обзор линейки и практические критерии выбора CPU, модулей, коммуникаций и программного обеспечения. Подбор ведут по задаче и конкретному артикулу, а не только по номеру процессора.
Архитектура и выбор CPU

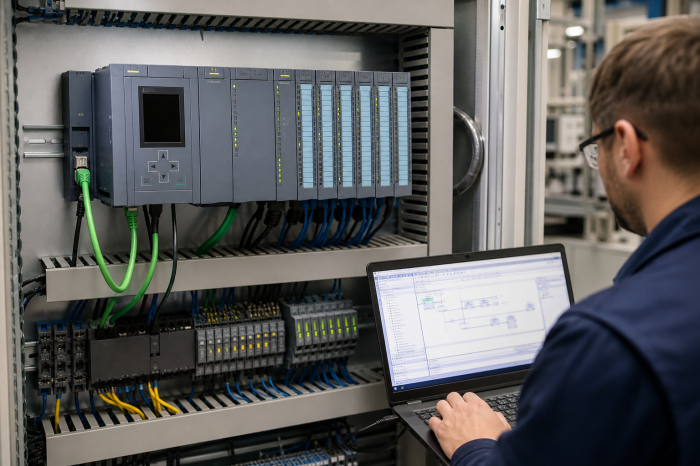

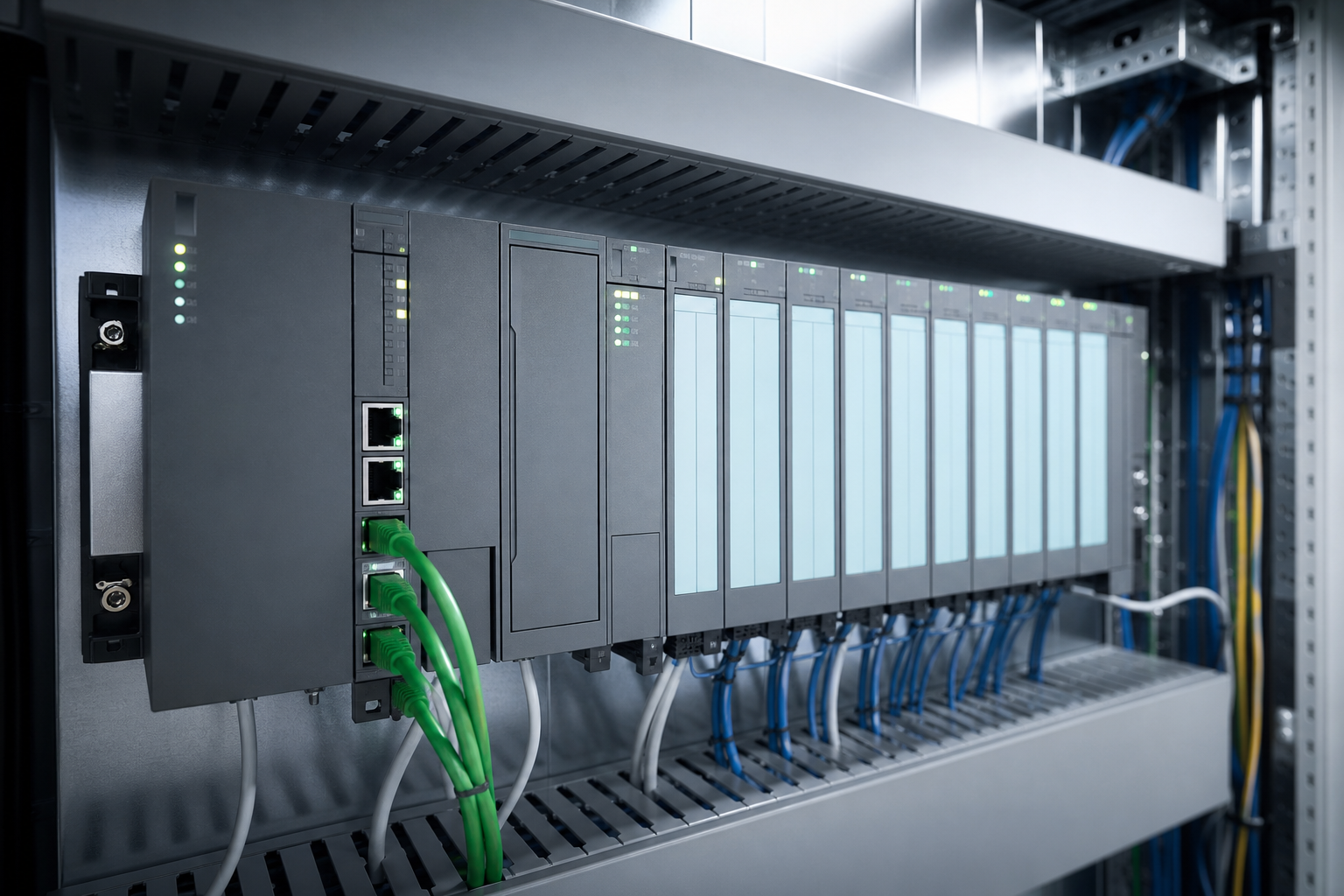

В центральной станции CPU выполняет программу и обменивается данными с модулями по внутренней шине. Удалённые станции ввода-вывода позволяют размещать сигналы ближе к оборудованию. Дисплей CPU и средства диагностики помогают обнаруживать неисправности и проверять настройки; доступные функции зависят от исполнения.
- Стандартные CPU — например, 1511, 1513, 1515, 1516 и 1518: различаются производительностью, памятью, интерфейсами и ресурсами связи.
- F-CPU — исполнения для стандартной и отказобезопасной программы. Наличие F в названии не подтверждает безопасность всей установки.
- T/TF-CPU — исполнения для расширенных задач управления движением; конкретные технологические функции проверяют по документации.
- R/H — резервированные системы для повышения доступности. Резервирование и функциональная безопасность решают разные задачи.
- CPU ET200SP, в том числе модели семейства 1510SP/1512SP, — распределённые контроллеры в конструктиве ET200SP; их не следует смешивать с обычной центральной станцией S7-1500.
В спецификации фиксируют полный артикул, аппаратную версию, прошивку, рабочую и загрузочную память, допустимое время цикла, коммуникационные ресурсы, число устройств и технологических объектов. Память программы и данных учитывают отдельно. Таблица только с обозначением «1516» без артикула и версии для заказа недостаточна.
Модули ввода-вывода и специальные функции
- DI/DQ: дискретные входы и выходы. Проверяют напряжение, тип выхода, ток, общие группы и диагностику.
- AI/AQ: аналоговые сигналы тока, напряжения, температуры — в зависимости от выбранного модуля. Разрядность, точность, время преобразования и изоляция не одинаковы для всех исполнений.
- Технологические модули: счёт, обработка энкодеров, позиционирование, весоизмерение и другие специализированные задачи.
- CM/CP: расширение коммуникаций, например последовательные интерфейсы или PROFIBUS, когда требуемая функция поддерживается выбранной конфигурацией.
- F-I/O: отказобезопасные сигналы в составе спроектированной системы безопасности.
Проверяют совместимость модулей с CPU, питание станции и полевых цепей, токовый баланс, фронтальные соединители, монтажную длину, тепловой режим шкафа и запас каналов. Для распределённой архитектуры полезны станции ET200SP; модули ET200MP применяются в предусмотренных производителем конфигурациях.
PROFINET, OPC UA и обмен с другими системами
PROFINET используется для обмена с периферией, приводами и другими участниками сети. Число интерфейсов и физических портов, роли IO Controller/I-Device и поддержка RT/IRT зависят от CPU и прошивки. Два разъёма одного встроенного коммутатора не равнозначны двум независимым интерфейсам.
Для OPC UA проверяют роль сервера или клиента, версию прошивки, объём данных, лицензирование и настройки сертификатов. Наличие функции не означает, что она включена и безопасно настроена по умолчанию. Modbus TCP/RTU, MQTT и связь с EtherNet/IP могут потребовать библиотек, модулей или шлюзов: их нельзя считать универсальными встроенными возможностями каждого CPU.
Веб-диагностику и удалённое обслуживание организуют с разграничением доступа и защищённым сетевым подключением. Контроллер не следует напрямую открывать в Интернет. Для интеграции со SCADA заранее определяют теги, качества данных, временные метки, аварийные сообщения и правила записи команд.
Motion Control и Safety Integrated
Для позиционирования и синхронизации выбирают CPU, приводы, энкодеры, сетевой режим и технологические объекты как единую систему. Число осей и допустимые циклы определяются конфигурацией; универсального лимита «6 или 20 осей» для всей линейки нет.
Функции STO, SS1, SLS и другие зависят от исполнения привода, его опций и архитектуры безопасности. Их нельзя получить одним лишь добавлением F-CPU. Требуемый SIL или PL устанавливают по оценке риска, затем проверяют всю цепь: датчики, логику, исполнительные устройства, диагностику и процедуры испытаний. PROFIsafe и F-I/O являются средствами реализации, а не автоматическим подтверждением достигнутого уровня.
Разработка в TIA Portal
Проект включает конфигурацию оборудования, сеть, программу PLC, интерфейсы HMI и связи с приводами. Используют подходящие компоненты STEP 7, WinCC, Startdrive и, при необходимости, Safety. Языки LAD, FBD, SCL, GRAPH и другие возможности выбирают с учётом CPU и установленного ПО.
Библиотеки помогают повторно применять проверенные блоки, а S7-PLCSIM — проверять поддерживаемую логику без реального оборудования. Симуляция не заменяет испытаний на объекте. Версию TIA Portal и лицензии согласуют с устройствами, исходным проектом и возможностями сервисной команды. Подробнее: обзор TIA Portal, сравнение с CODESYS и первый проект.
S7-1500, S7-1200 и модернизация S7-300/S7-400
S7-1200 рассматривают для компактных машин и установок, если хватает ресурсов и функций. S7-1500 — когда нужны другая производительность, архитектура, коммуникации или технологические возможности. Ограничивать выбор S7-1200 произвольными «20–30 сигналами» неправильно: расчёт выполняют по конкретному проекту.
При замене S7-300 или S7-400 проверяют жизненный цикл конкретных изделий, исходники, используемые библиотеки, адресацию, особенности команд, периферию, промышленные сети и связи с верхним уровнем. Переход не сводится к замене CPU и не гарантирует совместимость без адаптации. Планируют резервное копирование, испытания, останов производства и возврат к рабочей конфигурации при неудаче.
Применение и стоимость решения
Типовые задачи — дозирование и упаковка в пищевой промышленности, конвейеры и машины, насосные станции, водоподготовка, энергетические и фармацевтические установки. Для каждого объекта отдельно оценивают требования к среде, надёжности и безопасности.
Стоимость складывается из CPU, памяти, модулей и периферии, питания, сетевого оборудования, HMI, лицензий, шкафа, разработки и пусконаладки. Цены и доступность подтверждают по актуальной спецификации и предложению поставщика. Сравнение с ABB AC500, Schneider Modicon и другими платформами имеет смысл при одинаковом составе функций и условий поставки, а не по цене одного процессора.
Для подбора решения ЭкоЭн потребуются описание процесса, перечень сигналов, состав приводов, требования к HMI/SCADA, существующее оборудование и условия модернизации. Обсудить задачу можно через услугу комплексной автоматизации.
