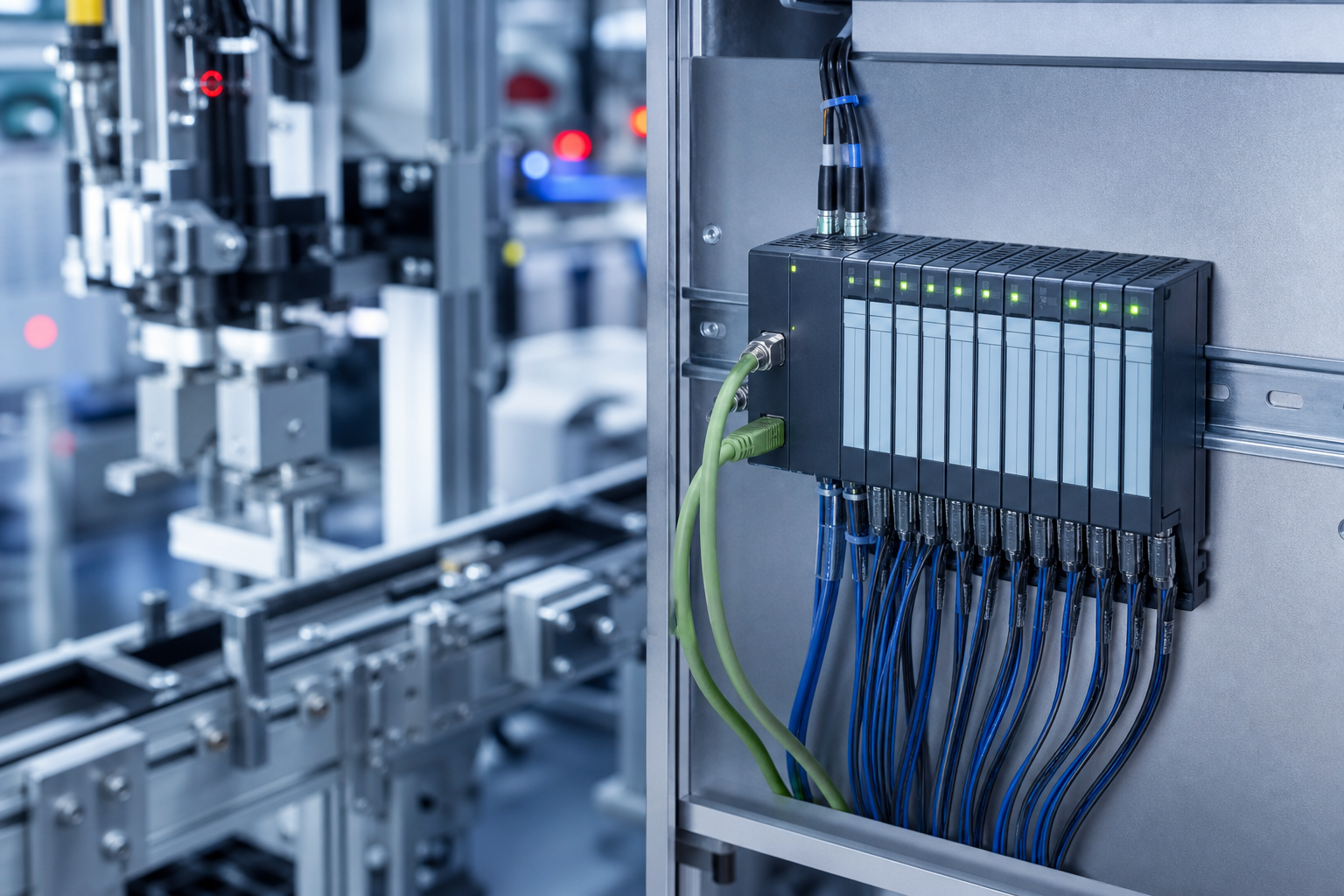

Распределённая периферия Siemens ET200SP
SIMATIC ET200SP — модульная система ввода-вывода для подключения датчиков и исполнительных механизмов к системе управления. Она применяется в шкафах машин и технологических линий, где важны компактность, диагностика и удобство обслуживания. Подключение по PROFINET или PROFIBUS определяется выбранным интерфейсным модулем.
Как устроена станция
Типовая цепочка: ПЛК → промышленная сеть → интерфейсный модуль IM → модули ввода-вывода на BaseUnit → полевые устройства. В состав станции также входят необходимые шинные адаптеры, питание, завершающий серверный модуль и монтажные принадлежности согласно конфигурации.
- Интерфейсный модуль IM связывает станцию с контроллером. В линейке есть исполнения для PROFINET и PROFIBUS, а также решения с резервированием. Число модулей, время обновления и функции диагностики проверяют по конкретному артикулу и версии.
- BaseUnit обеспечивает установку модуля и подключение проводов. Исполнение выбирают по совместимости с модулем, клеммам, группам потенциалов и нагрузке. Обозначения A0, A1 и другие нельзя сводить только к виду клемм; наличие защиты также зависит от исполнения.
- Модули ввода-вывода обрабатывают дискретные и аналоговые сигналы. Отдельные модули выполняют технологические, коммуникационные и безопасностные функции.
Для определённых конфигураций ET200SP допускается до 64 модулей ввода-вывода. Это количество модулей, а не каналов; предел конкретной станции определяется её составом. Число каналов и ширина каждого модуля различаются.
Какие модули выбирают для проекта
- DI и DQ/DO — дискретные входы и выходы; напряжение, ток и число каналов выбирают под подключаемые устройства.
- AI и AQ/AO — аналоговые сигналы напряжения, тока, температуры и другие измерения в зависимости от модели.
- F-модули — ввод-вывод для функций безопасности в составе спроектированной и проверенной системы.
- Технологические модули — счёт, работа с энкодерами, измерение и позиционирование; возможности зависят от исполнения.
- IO-Link Master — подключение совместимых интеллектуальных датчиков и устройств.
- Коммуникационные модули — подключение дополнительных интерфейсов при наличии подходящего исполнения.
Перечень обозначает классы оборудования, а не взаимозаменяемые артикулы. Для спецификации нужны список сигналов, электрические параметры, требования к диагностике и резерв на расширение.
Диагностика и горячая замена: важные ограничения
Постоянная проводка на BaseUnit упрощает замену электронного модуля. Однако горячая замена разрешена не для любого компонента и не при любых условиях. Количество одновременно извлекаемых модулей зависит от интерфейсного модуля; для опасных зон и отдельных компонентов действуют дополнительные ограничения.
Разрешённая производителем замена модуля в RUN не означает, что технологический процесс автоматически продолжит работу безопасно. Поведение выходов, реакции ПЛК и требования к останову необходимо предусмотреть в проекте. Работы выполняет квалифицированный персонал по руководству конкретного оборудования.
Глубина диагностики, обнаружение обрыва и короткого замыкания зависят от модуля и настройки. Порядок установки выбирают с учётом совместимости, питания и групп потенциалов, а не произвольно.
ET200SP, ET200MP и модернизация ET200S
ET200SP удобно рассматривать для компактной распределённой периферии с разнообразными сигналами и функциями. ET200MP применяется как распределённый ввод-вывод и использует семейство модулей S7-1500; считать его исключительно центральной периферией неверно. Возможность горячей замены в ET200MP зависит в том числе от активной задней шины и состава станции.
Сравнивать системы только по ширине одного модуля или цене некорректно: учитывают полное число сигналов, питание, шкафное пространство, коммуникацию, обслуживание и запасные части. При замене ET200S проверяют статус жизненного цикла каждого артикула, совместимость сигналов и необходимость переработки схем и программы — это не механическая перестановка модулей.
Где применяется ET200SP
- Машины и производственные линии с распределёнными датчиками и приводами.
- Локальные шкафы ввода-вывода, сокращающие длину сигнальной проводки.
- Объекты с IO-Link и требованиями к диагностике полевых устройств.
- Системы с функциональной безопасностью при соответствующем проектировании и проверке F-компонентов.
Стоимость и комплектация
Стоимость рассчитывают по актуальной спецификации: IM, BaseUnit, I/O, BusAdapter, питание, завершающий модуль, принадлежности и запас. Фиксированный диапазон цен без артикулов и предложения поставщика может вводить в заблуждение. Сроки, доступность и условия поддержки уточняют для конкретной поставки.
«ЭкоЭн» может включить подбор периферии, проектирование шкафов и интеграцию в согласованный состав работ. Исходные данные — перечень сигналов, схема сети, требования к среде эксплуатации и обслуживанию.
Материалы по теме
Технические сведения: системное руководство Siemens ET200SP и описание ET200MP. При подборе приоритет имеют документация и ограничения конкретных артикулов.
