Клеммы и комплектующие для шкафов управления
Клеммная система влияет на удобство монтажа, читаемость схем, диагностику и обслуживание шкафа. В обзоре объединены материалы о WAGO и Phoenix Contact: технологии соединения, основные семейства, маркировка и смежные компоненты. Выбор делают по электрическим параметрам и проекту, а не по одному названию бренда.

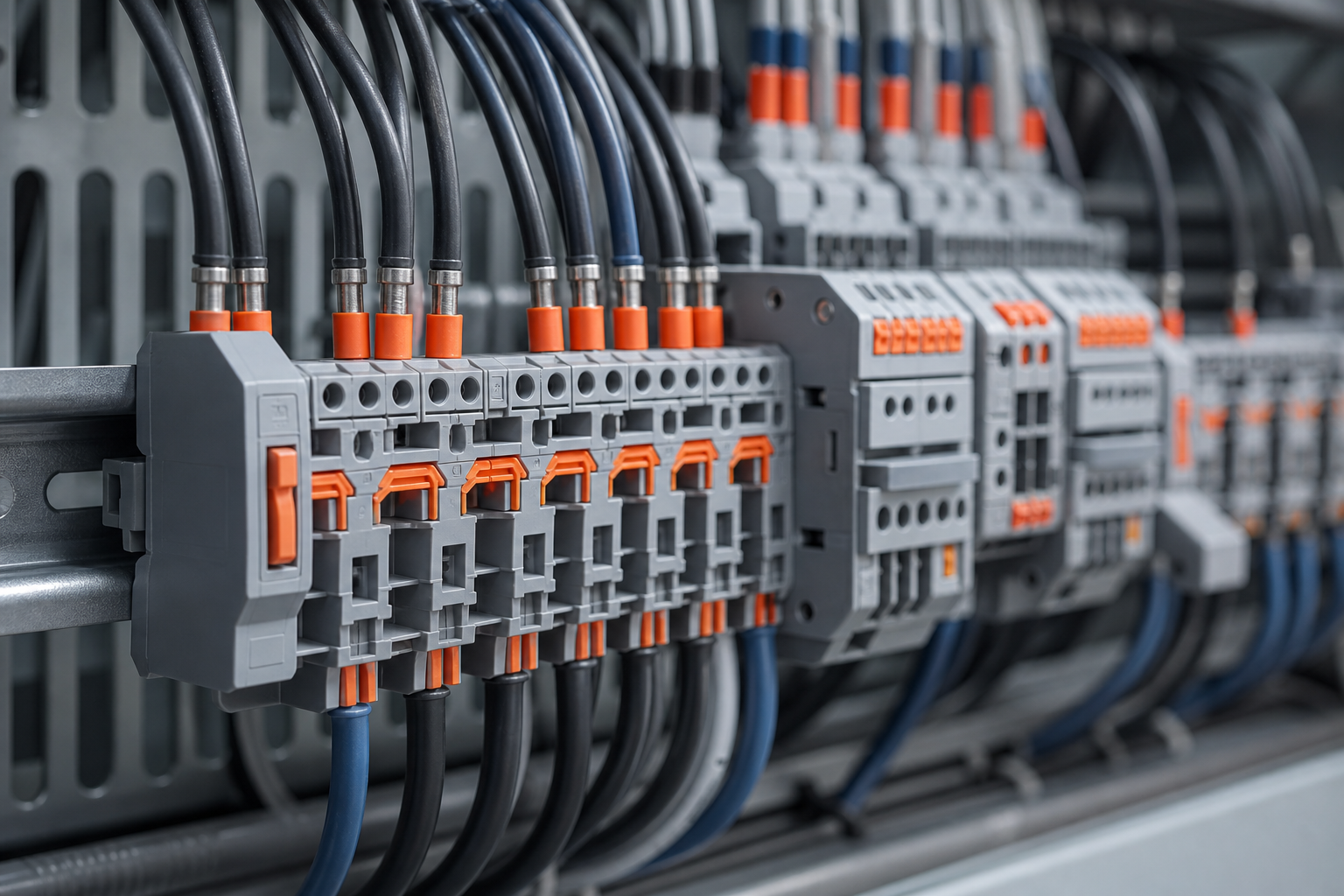

WAGO: пружинные соединения и TOPJOB S
Пружинный зажим прижимает проводник к токоведущей части. CAGE CLAMP, Push-in и разные способы управления зажимом не следует смешивать: конкретная клемма может открываться инструментом, кнопкой или рычагом. Возможность непосредственной вставки зависит от конструкции и типа проводника.
- 221 и 222: семейства соединителей с рычагами для распределительных коробок и подключения оборудования. Например, 221-413 — трёхпроводный соединитель с прозрачным корпусом для проводников до 4 мм²; нижняя граница сечения зависит от типа жилы. Это не универсальная замена DIN-клеммам шкафа.
- TOPJOB S, в том числе серии 2002, 2004 и 2006: клеммы для монтажа на рейку. Подбираются проходные, PE, многоуровневые, размыкаемые и предохранительные исполнения, если соответствующие функции имеются в выбранной серии.
- Серия 285: силовые клеммы POWER CAGE CLAMP. Её нельзя описывать как четырёхуровневую систему X-COM. Например, 285-150 — проходная силовая клемма для определённого профиля рейки.
- 862: семейство, которое рассматривают при подборе соединений в устройствах; назначение и допустимые проводники уточняют по артикулу.
- picoMAX и MCS: решения для соединений в электронных устройствах. Их выбирают отдельно от клеммных рядов на DIN-рейке.
Пружинное соединение может упростить монтаж и поддерживать контактное усилие, но не отменяет квалификацию монтажника. Длину зачистки, допустимость наконечников, количество проводников в одной точке и условия обслуживания проверяют по инструкции изделия.

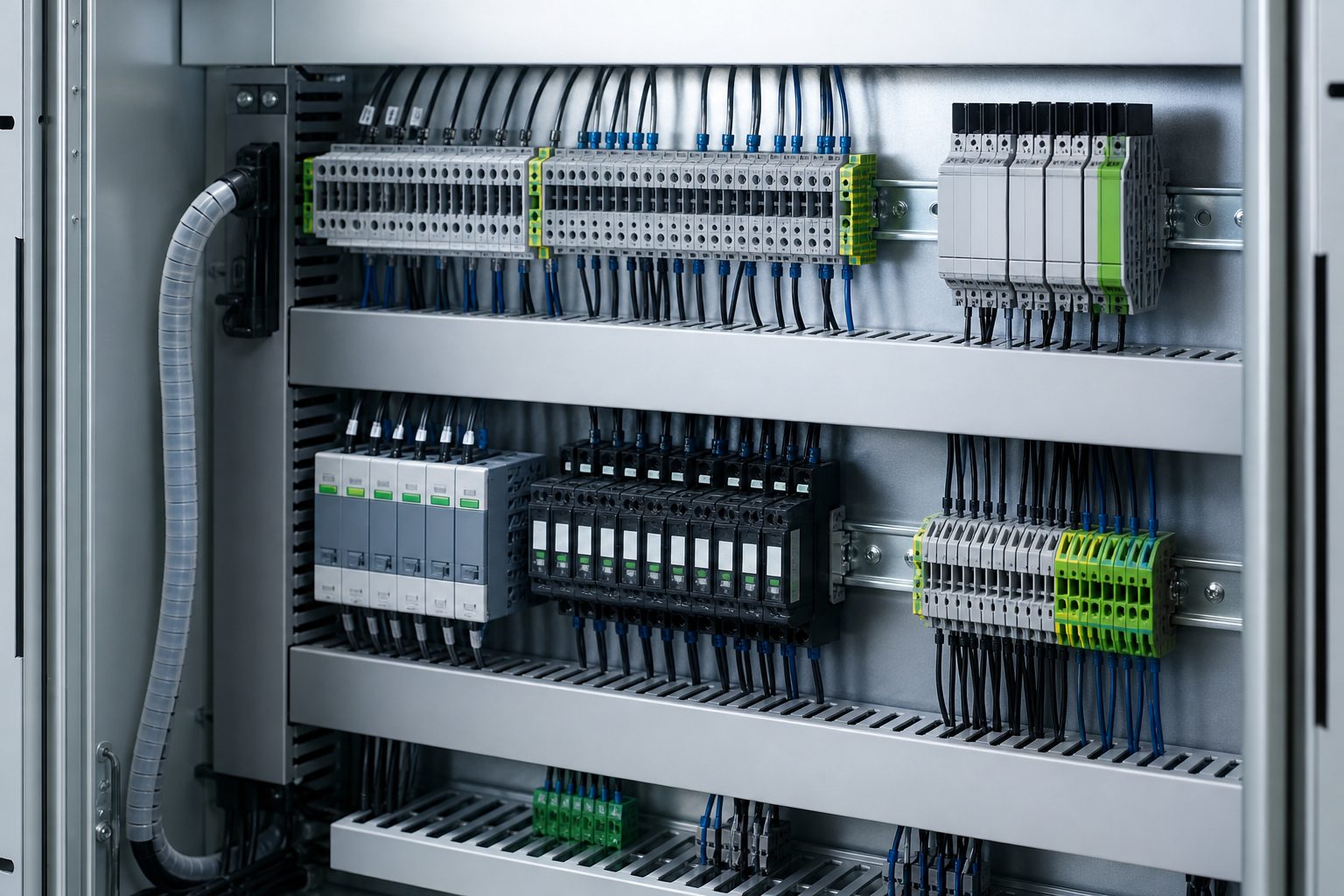

Phoenix Contact: CLIPLINE complete
В CLIPLINE complete доступны разные технологии: UT — винтовая, PT — Push-in, ST — пружинная, QT/QTC — соединение с прорезанием изоляции в соответствующих исполнениях. Совместимость перемычек, маркировки и других принадлежностей проверяют в пределах конкретной системы.
- Проходные клеммы соединяют цепи; PE-клеммы служат для защитного проводника при предусмотренном изготовителем монтаже.
- Многоуровневые исполнения, например UTTB/PTTB, помогают упорядочить цепи при ограниченном пространстве.
- Клеммы с держателем предохранителя и размыкаемые варианты выбирают под конкретную защиту и функцию обслуживания.
- Измерительные клеммы предназначены для предусмотренных проектом измерений; цепи трансформаторов тока требуют специальных решений и безопасного порядка работ.
- Силовые семейства, включая UKH и PTPOWER, подбирают по току, сечению, температуре, профилю рейки и условиям установки.
Общий диапазон сечений семейства не является допуском любой клеммы. Проверять нужно конкретный артикул, тип жилы и применяемую систему нормирования.
Маркировка, перемычки и разъёмы
Клеммный ряд комплектуют перемычками, торцевыми пластинами, разделителями, концевыми держателями, тестовыми принадлежностями и маркировкой. Обозначения в шкафу должны совпадать со схемой и ведомостью соединений.
В ассортименте Phoenix Contact встречаются маркеры UCT, UTM, ZB, материалы для проводов и кабелей, включая термоусадочную маркировку, а также устройства печати THERMOMARK и THERMOFOX. Совместимость материала и принтера уточняют отдельно; маркер не подходит автоматически ко всем клеммам.
Разъёмы для печатных плат и систем COMBICON, круглые соединители M12 и другие исполнения, а также промышленные Ethernet-разъёмы решают иные задачи, чем клеммы на рейке. Для них важны кодировка, распиновка, экранирование, механическое сопряжение и степень защиты в собранном состоянии.
Смежные компоненты Phoenix Contact
- Питание: QUINT, TRIO, UNO и MINI — семейства источников с разным набором функций. Выбирают напряжение, ток, резервирование, диагностику и условия работы по модели.
- Интерфейсные реле: PLC-INTERFACE, электромеханические и полупроводниковые исполнения. PSRmini относится к средствам функциональной безопасности и требует отдельного обоснования применения.
- Защита от перенапряжений: семейства VALVETRAB, PLUGTRAB и COMTRAB. УЗИП подбирают под тип сети или сигнальной цепи и общую концепцию защиты.
- Автоматизация: PLCnext, контроллеры AXC F и периферия AXL F. PLCnext Engineer используется для инженерных задач; применение C/C++ и других высокоуровневых средств зависит от поддерживаемого инструментария, лицензий и платформы.
- Промышленные сети: коммутаторы, медиаконвертеры, шлюзы и средства защищённого доступа выбирают по топологии и требованиям к сети.
Как сравнивать технологии соединения
Винтовое соединение требует соблюдения указанного момента затяжки. Пружинное — правильного открытия зажима и подготовки проводника. Push-in упрощает прямую вставку предусмотренных типов жил; гибкий проводник без наконечника может требовать открытия зажима инструментом. Кнопка и рычаг — разные способы управления, а не одно и то же название технологии.
Скорость монтажа и стоимость сравнивают на конкретном клеммном ряду: с учётом проводов, наконечников, маркировки, перемычек и трудоёмкости. Нельзя обещать одинаковое снижение времени на любом шкафу или ранжировать качество только по стране производителя.
Чек-лист подбора для проекта
- Составить перечень силовых, сигнальных, PE и измерительных цепей.
- Указать ток, напряжение, материал и сечение проводников, тип жилы и наконечников.
- Выбрать функцию клеммы, число точек подключения и запас на расширение.
- Проверить условия среды, требования к изоляции, температуре и специальным исполнениям.
- Подобрать совместимые перемычки и принадлежности; проверить их допустимый ток.
- Согласовать маркировку со схемами и испытаниями шкафа.
- Проверить доступность конкретных артикулов и допустимые аналоги.
В качестве альтернатив рассматривают продукцию других производителей по эквивалентным требованиям, а не как автоматическую замену «один к одному». Стоимость определяют по актуальному предложению на полный комплект. Наличие на складе, статус дистрибьютора и сроки поставки требуют отдельного подтверждения.
«ЭкоЭн» подбирает комплектующие в рамках согласованного проекта шкафа или отдельной поставки. Для расчёта полезны электрические схемы, список кабелей и требования заказчика.
