Измерение сопротивления изоляции мегаомметром

Измерение сопротивления изоляции — обязательная процедура при ПНР и при эксплуатации. Без этого — нельзя подавать питание. Разберём, как и зачем измерять.

Зачем измерять

• Проверить качество изоляции кабелей;
• Выявить повреждения (увлажнение, старение, механические);
• Убедиться в безопасности перед подачей питания;
• Соблюсти требования нормативов (ПУЭ, СН).

Нормы (ПУЭ, СН)

Минимальное сопротивление изоляции:

• Силовые кабели до 1 кВ — 0,5 МОм (норма), 1 МОм (хорошо);
• Контрольные кабели — 0,5 МОм;
• Слаботочные цепи (сигнальные) — 0,3 МОм;
• Электродвигатели — 1 МОм (при 1 кВ — от 5 МОм);
• Шкафы управления (силовая часть) — 1 МОм.

Нормы — в МОм, измеряется мегаомметром.

Приборы

Мегаомметры:

• СН 1.04 (500/1000 В) — для кабелей до 1 кВ;
• СН 2 (1000/2500 В) — для кабелей до 10 кВ;
• Профессиональные (Sonel, Megger, Chauvin Arnoux, KEW).

Типовая цена: 500-3 000 BYN.

Методика измерения

1. Подготовка

1. Обесточить кабель / оборудование;
2. Отключить от ПЛК, нагрузки;
3. Снять предохранители (если влияют);
4. Убедиться в отсутствии напряжения (индикатор);
5. Заземлить объект на время работы (для разряда ёмкости).

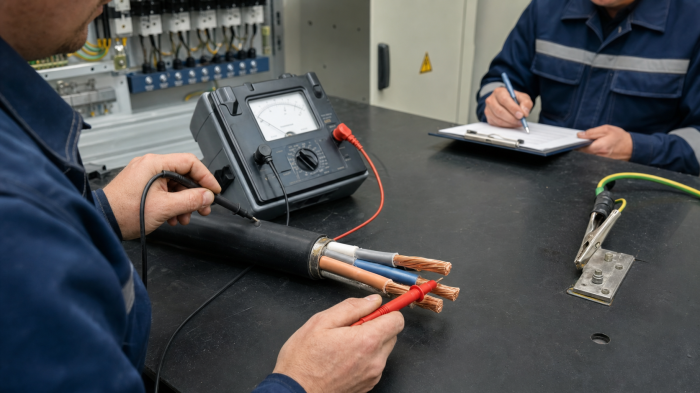

2. Подключение

1. Подключить «Линия» (L) — к измеряемой жиле;
2. Подключить «Земля» (E) — к заземляющему проводнику / экрану / другой жиле;
3. Подключить «Экран» (G) — к экрану кабеля (для уменьшения помех).

3. Измерение

1. Выбрать напряжение (500 В или 1000 В);
2. Нажать «Тест» (или повернуть ручку);
3. Дождаться стабилизации (30-60 сек);
4. Записать показание;
5. Отпустить «Тест» (и дождаться разряда);
6. Записать в протокол.

4. Что измеряем

• Фаза — Ноль (L-N);
• Фаза — Земля (L-PE);
• Ноль — Земля (N-PE);
• Между жилами сигнальных кабелей;
• Жила — Экран.

Периодичность

По нормативам:

• Перед вводом в эксплуатацию — обязательно;
• Далее — 1 раз в 3 года (для общепромышленных);
• Ежегодно — для опасных производств;
• После аварий / ремонтов — внепланово.

Типичные результаты

Хорошо

• > 100 МОм — отличная изоляция;
• 10-100 МОм — хорошая;
• 1-10 МОм — норма (но проверить).

Плохо

• 0,5-1 МОм — на границе, искать причину;
• 0,1-0,5 МОм — недопустимо, ремонт;
• < 0,1 МОм — КЗ или сильное повреждение, не подавать питание.

Что делать при низком сопротивлении

1. Проверить подключение (отключены ли нагрузки);
2. Измерить каждую жилу отдельно;
3. Проверить визуально (повреждения, увлажнение);
4. Проверить клеммы (плохой контакт);
5. Заменить кабель (если повреждён);
6. Повторить измерение.

Безопасность

При работе с мегаомметром:

• Обесточить оборудование;
• Не касаться токоведущих частей во время измерения;
• После измерения — разрядить ёмкость (заземлить);
• Работа в диэлектрических перчатках (для напряжений > 1000 В).

Заключение

Измерение изоляции — обязательная процедура. Без неё нельзя гарантировать безопасность. В ЭкоЭн измеряем изоляцию мегаомметром при ПНР и фиксируем в протоколе.
