Маркировка кабелей и проводов в АСУ ТП
Маркировка — это «язык» АСУ ТП. Без маркировки — невозможно обслуживание. Разберём системы, материалы, правила.
Зачем нужна маркировка
- Идентификация кабелей при обслуживании;
- Поиск нужного кабеля в лотке;
- Прозвонка кабелей;
- Снижение ошибок при ремонте;
- Соответствие нормативам.
Системы маркировки
1. KKS (Kraftwerk-Kennzeichen System)
Немецкий стандарт для электростанций. Распространён в Беларуси (для энергетики). Структура:
0AA01-B001-M01
Где:
- 0 — установка/объект;
- AA — функциональный код;
- 01 — номер единицы;
- -B001 — место установки;
- -M01 — компонент (M — двигатель, E — датчик, Y — клапан).
2. ANSI (ISA-5.1)
Американский стандарт. Структура:
FT-1234
Где:
- FT — функция (Flow Transmitter);
- 1234 — номер петли.
3. Внутренняя система
Многие компании используют свою. Например:
- M1 — двигатель 1;
- P1 — насос 1;
- V1 — клапан 1;
- LT-101 — уровнемер 101.
4. По номерам клемм
Для сигнальных кабелей — просто «X1:13» — клемма 13 в клеммнике X1.
Что маркировать
- Все силовые кабели (с обоих концов);
- Все сигнальные кабели (с обоих концов);
- Каждый провод (если в кабеле несколько цепей);
- Клеммы (на каждой клемме);
- Кабели на вводе в шкаф (с внешней стороны);
- Лотки (направление, содержимое);
- Оборудование (если несколько одинаковых).
Материалы для маркировки
Кабельные бирки
- Пластик (PVC, полиэстер) — стандарт;
- Металл (алюминий, нержавейка) — для наружных, агрессивных сред;
- Самоклеящиеся — для плоских поверхностей;
- На защёлках — для круглых кабелей.

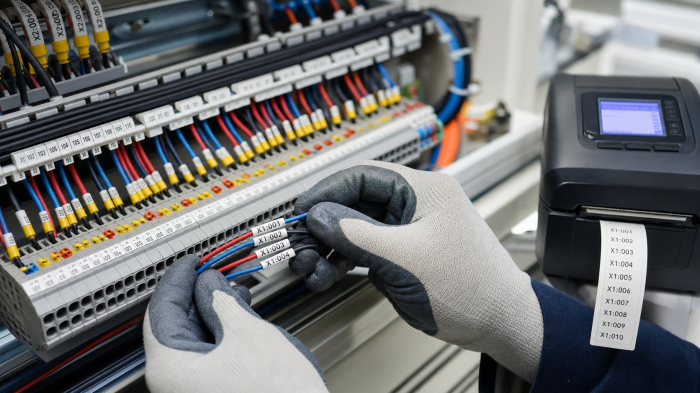

Маркеры на провода
- Термоусадочные трубки (с печатью);
- Клипсы (Phoenix Contact, Weidmuller);
- Самоклеящиеся флажки (для тонких проводов).
Маркеры на клеммы
- Готовые полоски (Phoenix Contact, Weidmuller, WAGO);
- Термотрансферные (печатаются на принтере);
- Лазерные (на клемме).
Принтеры для маркировки
Профессиональные решения:
- Brady BMP21, BMP51, BMP71;
- Phoenix Contact THERMOFOX, THERMOMARK;
- Weidmuller PrintJet, MultiMark;
- Epson LW-PX900 (с насадками).
Цена: 500-3 000 BYN.
Правила маркировки
- Маркировка — на обоих концах;
- Одна и та же маркировка на обоих концах (иначе путаница);
- Текст — читаемый (без перевёрнутых букв);
- Расположение — на видном месте (не на сгибе, не в натяжении);
- Защита — от влаги, ультрафиолета (для наружных);
- Однозначность — без двусмысленности;
- По проекту — никакой самодеятельности.
Типичные ошибки
- Нет маркировки (обслуживание — ад);
- Маркировка только с одной стороны;
- Маркировка перевёрнута (не читается);
- Маркировка не соответствует проекту (разночтения);
- Использование разных систем (KKS + ANSI в одном проекте);
- Маркировка на сгибе (отрывается);
- Самописная маркировка (маркером) — выцветает.
Стоимость
Типовая (2026):
- Маркер на провод (термоусадка) — 0,2-0,5 BYN/шт;
- Бирка кабельная (пластик) — 0,5-1,5 BYN/шт;
- Маркер на клемму — 0,1-0,3 BYN/шт;
- Принтер Brady BMP21 — 500-800 BYN.
Для проекта из 1000 точек I/O — 1 000-3 000 BYN на маркировку.
Заключение
Маркировка — это инвестиция в обслуживание. Без маркировки — каждый ремонт превращается в квест. В ЭкоЭн делаем маркировку по проекту, с принтером и материалами, которые служат 20+ лет.
