Обслуживание АСУ ТП: регламент, ТО, типичные неисправности
АСУ ТП — это инвестиция. Чтобы она работала 15-20 лет, нужно правильное обслуживание. Разберём регламент, ТО, типичные проблемы.

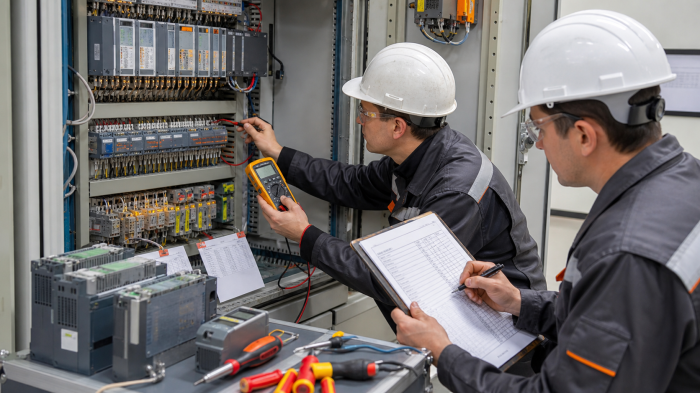

Виды обслуживания
1. Регламентное (плановое) ТО
По расписанию. Включает:
- Осмотр (визуальный);
- Чистка (фильтров, вентиляторов, шкафов);
- Проверка крепежа;
- Проверка затяжки клемм;
- Замена расходников (фильтры, вентиляторы, смазка);
- Калибровка датчиков;
- Проверка ИБП (батареи).
2. Внеплановое (по состоянию)
По результатам мониторинга. Например, по показаниям вибродатчиков — замена подшипников до отказа.
3. Аварийное
По факту отказа. Цель — минимизация простоя.
4. Модернизация
По истечении ресурса (10-15 лет). Замена устаревших компонентов, обновление ПО.
Регламент ТО (пример для средней системы)
Ежедневно (оператор)
- Визуальный осмотр шкафов (нет ли аварийных сигналов);
- Проверка HMI/SCADA (нет ли ошибок);
- Контроль показаний (температура, давление).
Еженедельно (дежурный)
- Осмотр шкафов (состояние, пыль);
- Проверка вентиляторов (работают, не забиты);
- Проверка индикации на ПЛК, ЧРП (нет ли ошибок);
- Резервное копирование проекта (на флешку/облако).
Ежемесячно (КИПиА)
- Чистка фильтров вентиляторов шкафов;
- Проверка затяжки клемм (выборочно);
- Проверка кабелей (визуально);
- Калибровка критичных датчиков (выборочно);
- Проверка ИБП (тест батарей).
Ежеквартально
- Полная проверка затяжки клемм;
- Измерение сопротивления изоляции (выборочно);
- Калибровка всех датчиков;
- Проверка регуляторов (оптимальность);
- Тест аварий (имитация).
Ежегодно
- Полная ревизия шкафов;
- Замена вентиляторов (планово, через 5 лет);
- Замена конденсаторов в ИБП (через 8-10 лет);
- Поверка приборов (если требуется);
- Обновление резервных копий;
- Аудит документации (соответствие реальности).
Типичные неисправности
Электрические
- Окисление контактов (клеммы, разъёмы) — 30%;
- Обрыв кабеля (механическое повреждение) — 15%;
- КЗ (влага, повреждение) — 10%;
- Отказ блока питания — 10%;
- Помехи (плохое заземление) — 10%.
Датчики
- Отказ датчика (износ, влага) — 25%;
- Потеря точности (старение) — 15%;
- Засорение (для механических) — 10%;
- Потеря связи (кабель) — 5%.
Исполнительные механизмы
- Износ клапана (уплотнения) — 30%;
- Заклинивание привода — 15%;
- Износ подшипников двигателя — 20%;
- Перегорание контактов (пускатель) — 15%.
Программные
- Зависание ПЛК — 5%;
- Ошибка в программе (не найдена при ПНР) — 5%;
- Потеря данных (питание, батарея) — 5%;
- Сбой связи — 10%.
Запчасти (ЗИП)
Рекомендуемый ЗИП для средней системы:
- Блок питания 24 В (1 шт);
- Модули ввода-вывода (по 1 шт каждого типа);
- Реле (5-10 шт);
- Контакторы (1-2 шт);
- Автоматы (1-2 шт);
- Предохранители (набор);
- Клеммы (Phoenix Contact, 20-30 шт);
- Вентиляторы шкафа (1-2 шт);
- Датчики (1-2 шт критичных);
- Кабели (1-2 м каждого типа).
Стоимость ЗИП — 5-10% от стоимости системы.
Документация
Для обслуживания:
- Журнал ТО (записи);
- Журнал неисправностей;
- Акты поверки;
- Инструкции по ТО;
- Резервные копии проекта (в нескольких местах).
Заключение
Обслуживание — это 20% стоимости системы за жизненный цикл. Без ТО — отказы, простои, аварии. В ЭкоЭн разрабатываем регламент ТО для каждой системы и обучаем персонал.
