Программирование ПЛК на объекте: методика и приёмы

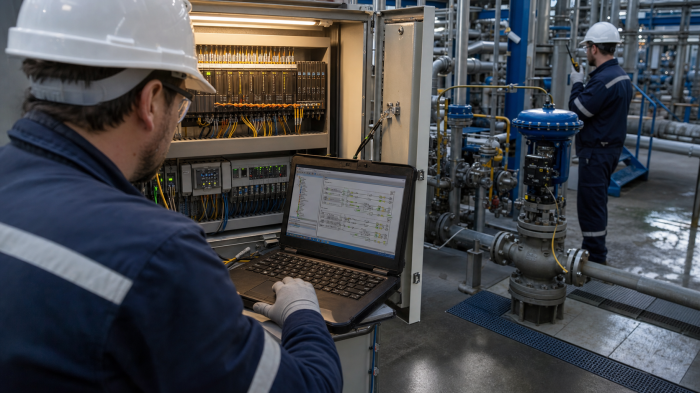

Программирование ПЛК на объекте

Программирование на объекте — это финальный этап. Здесь инженер доводит программу до рабочего состояния. Разберём методику, приёмы, инструменты.

Что нужно

Инструменты

• Ноутбук с TIA Portal (или CODESYS, EcoStruxure);
• Кабель для подключения к ПЛК (Ethernet, USB, MPI/Profibus);
• Резервная копия проекта (на ноутбуке + облако);
• Документация (схемы, описание алгоритма);
• Кабели для тестирования (если нужно имитировать сигналы);
• Мультиметр, мегаомметр (для проверки входов-выходов).

Документация

• Проект (программа, схемы, HMI);
• Описание алгоритма (что должна делать система);
• Описание входов-выходов (что и куда подключено);
• Перечень уставок (значения для регуляторов, защит);
• Описание блокировок (что блокирует что);
• Аварийные ситуации (что должно происходить).

Методика работы

1. Подключение к ПЛК

1. Установить физический кабель (Ethernet / MPI / Profibus);
2. Настроить IP-адрес ноутбука (в той же подсети);
3. Открыть TIA Portal → Online → Accessible Nodes;
4. Найти ПЛК (по IP или MAC);
5. Установить соединение (Online).

2. Загрузка проекта

1. Открыть проект (если не открыт);
2. Compile (проверить на ошибки);
3. Download (загрузить в ПЛК);
4. Проверить версию (соответствует проекту);
5. Переключить ПЛК в Run.

3. Проверка входов-выходов

Используя Online → Monitoring (наблюдение):

• Включить датчик → проверить вход (станет TRUE);
• Подать команду → проверить выход (станет TRUE);
• Проверить масштабирование (аналоговые);
• Сверить с реальной проводкой.

4. Отладка программы

Методы:

• Watch tables — таблицы наблюдения за переменными;
• Force — принудительная установка значений (осторожно!);
• Monitor (online) — отображение текущих значений в коде;
• Breakpoints — точки останова (осторожно в реальном времени!);
• Trace — запись сигналов во времени.

5. Настройка регуляторов

Для ПИД-регуляторов:

1. Запустить процесс (с оператором);
2. Наблюдать отклонение (PV — SP);
3. Подобрать Kp (пропорциональный);
4. Подобрать Ti (интегральный);
5. Подобрать Td (дифференциальный);
6. Проверить на разных режимах.

Методы: Ziegler-Nichols, Cohen-Coon, ручной.

6. Проверка блокировок

Для каждой блокировки:

1. Проверить условие (когда срабатывает);
2. Проверить действие (что блокирует);
3. Сымитировать ситуацию (имитация отказа);
4. Проверить реакцию системы.

7. Проверка аварий

Для каждой аварии:

1. Создать условие (имитация);
2. Проверить срабатывание;
3. Проверить отображение на HMI/SCADA;
4. Проверить звуковую/световую сигнализацию;
5. Проверить блокировку (если нужна);
6. Проверить квитирование.

Типичные ошибки

1. Программа не соответствует проекту (исправления не внесены);
2. Не проверены все входы-выходы (что-то подключено не туда);
3. Регуляторы настроены «на глаз» (не оптимально);
4. Блокировки работают не все;
5. Аварии не срабатывают;
6. Нет резервной копии (потерял проект);
7. Нет защиты от случайных изменений (Force, Breakpoint);
8. Не обучен персонал.

Резервное копирование

На объекте обязательно:

• Копия проекта — на ноутбуке (локально);
• Копия — в облаке (Google Drive, Яндекс.Диск);
• Копия — на флешке;
• Копия — на SD-карте ПЛК (если поддерживается);
• Печатная копия — в папке проекта (на бумаге).

Документирование изменений

Каждое изменение — в журнал:

• Дата;
• Что изменено;
• Зачем;
• Кто сделал.

Заключение

Программирование на объекте — это искусство. В ЭкоЭн делаем это с методологией, с резервным копированием, с обучением персонала. Заказать услугу.
