Электромонтаж АСУ ТП: требования, инструмент, приёмы
Электромонтаж АСУ ТП — это прокладка кабелей, подключение оборудования, разделка. От качества монтажа зависит надёжность системы. Разберём требования, инструмент, приёмы.
Нормативы
Основные документы:
- СН 1.04.01-2020 «Технологическое оборудование и АСУ ТП» (РБ);
- СП 76.13330.2016 «Электроснабжение»;
- ПУЭ (РБ и РФ) — общие требования;
- СНиП 3.05.06-85 «Электротехнические устройства»;
- ГОСТ 23587-96 «Кабели и провода».
Инструмент электромонтажника
Минимальный набор:
- Мультиметр (с режимом прозвонки);
- Мегаомметр (500/1000 В);
- Индикатор напряжения;
- Стриппер (для снятия изоляции);
- Кримпер (для наконечников);
- Пресс-клещи (для гильз);
- Тонкогубцы, бокорезы;
- Набор отвёрток (крестовые, шлицевые, торцевые);
- Ключи (рожковые, накидные);
- Термофен (для термоусадки);
- Паяльник (опционально);
- Маркировочный принтер (опционально);
- Лестница, подмости;
- Фонарь (для тёмных мест).
Типы кабелей в АСУ ТП
Силовые
- ВВГнг(А)-LS — 0,66/1 кВ, для стационарной прокладки;
- КВВГнг(А)-LS — контрольный, для сетей управления;
- NYM — аналог ВВГ, удобнее в разделке.
Сигнальные
- КВВГ — для аналоговых и дискретных сигналов;
- МКЭШ — экранированный для аналоговых сигналов;
- PROFIBUS (SINEC L2) — для Profibus DP;
- PROFINET (Industrial Ethernet) — Cat 5e/6A;
- Витая пара (U/UTP, F/UTP, SF/UTP) — для сетей Ethernet.
Сечение кабелей
По нагрузке:
- Силовые (двигатели до 7,5 кВт) — 4 мм²;
- Силовые (до 22 кВт) — 10 мм²;
- Контрольные — 1,5 мм²;
- Сигнальные — 0,75 мм² (для аналоговых — 0,5-1 мм²);
- Сети PROFINET — 22 AWG (0,34 мм²).
Прокладка кабелей
Способы:
- Лотки (металлические, пластиковые) — для горизонтальных трасс;
- Короба (перфорированные) — для компактной прокладки;
- Трубы (ПВХ, металл) — для защиты от механических повреждений;
- Металлорукав — для гибких участков;
- Кабельные каналы (в полах) — для скрытой прокладки;
- Эстакады — для наружных трасс.
Разделение кабелей
Правило:
- Силовые и сигнальные — на разных лотках (мин. 200 мм);
- При пересечении — 90°;
- Аналоговые сигнальные — от цифровых (мин. 100 мм);
- PROFINET — от силовых (мин. 200 мм);
- В одном лотке — кабели одного типа.

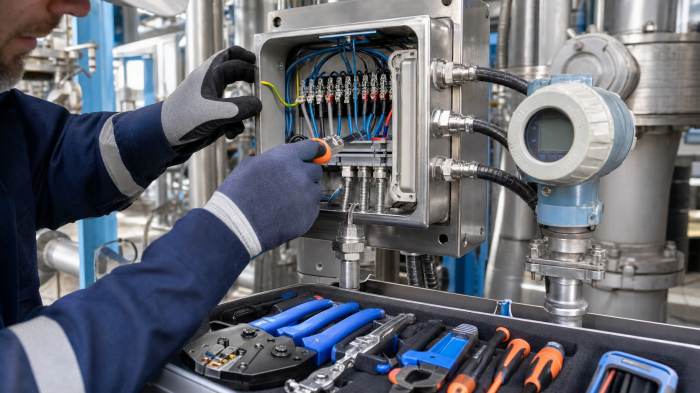

Разделка и подключение
Для силовых кабелей:
- Снять внешнюю изоляцию (50-100 мм);
- Зачистить жилы (10-12 мм);
- Обжать наконечники (НКИ, ТМЛ);
- Подключить к клемме, затянуть;
- Промаркировать.
Для сигнальных:
- Снять внешнюю изоляцию;
- Зачистить жилы (8-10 мм);
- Обжать (если нужны наконечники НКИ);
- Подключить к пружинной клемме;
- Промаркировать.
Маркировка
Правила:
- Силовые — буквенно-цифровая (например, «M1-PUMP-1»);
- Сигнальные — по номерам клемм (например, «X1:13-X1:14»);
- Система — KKS, ANSI, или внутренняя;
- Маркировка — с обоих концов провода.
Типичные ошибки
- Силовые и сигнальные в одном лотке (помехи);
- Слишком тонкий кабель (перегрев);
- Нет маркировки (потом не разобраться);
- Экраны не заземлены (наводки);
- Радиусы изгиба меньше 10 диаметров (повреждение);
- Крепёж через каждые 50-100 см (не реже);
- Нет запаса кабеля на разделку (натяжение).
Сроки электромонтажа
Ориентировочно:
- Малый проект (1 шкаф, 100 точек, 500 м кабеля): 1-2 недели;
- Средний: 3-4 недели;
- Большой: 1-3 месяца.
Заключение
Электромонтаж — это «руки» инженера. Качество монтажа определяет надёжность. В ЭкоЭн делаем монтаж по нормативам, с маркировкой и протоколами. Заказать услугу.
