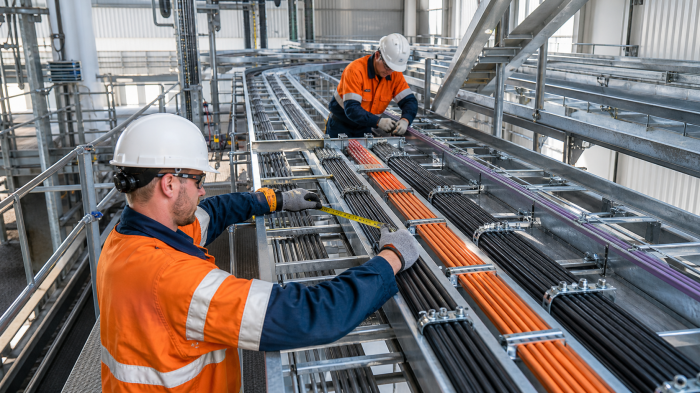

Прокладка кабелей в кабельных лотках
Кабельные лотки — основной способ прокладки кабелей в АСУ ТП. Правильный выбор и монтаж лотков — залог надёжности кабельной системы. Разберём правила, типы, нюансы.
Типы кабельных лотков
По конструкции
- Лестничные (L-тип) — для тяжёлых кабелей, отличная вентиляция;
- Перфорированные — для средних нагрузок, удобный монтаж;
- Сплошные (лотки с крышкой) — для защиты от пыли и влаги;
- Проволочные (сетчатые) — для лёгких кабелей, вентиляция.
По материалу
- Сталь оцинкованная — стандарт (для помещений);
- Нержавеющая сталь — для пищевой, фармы;
- Алюминий — для лёгких конструкций;
- Пластик (PVC) — для агрессивных сред, лёгкий.
Производители
В РБ популярны: DKC, IEK, EKF, Ostec, КМ-профиль. Премиум: OBO Bettermann, Niedax, Legrand, Schneider, ABB.
Нагрузка на лоток
Зависит от:
- Типа лотка (лестничный выдерживает больше);
- Ширины (100, 200, 300, 400, 500, 600 мм);
- Расстояния между опорами;
- Материала.
Типичная грузоподъёмность: 10-50 кг/м (для лестничных — до 100 кг/м).
Правила прокладки
Минимальные расстояния
- Силовые кабели ≥ 10 кВ — отдельно от остальных;
- Силовые < 1 кВ и контрольные — на разных лотках (мин. 200 мм при параллельной прокладке);
- Аналоговые и цифровые сигнальные — на разных лотках;
- PROFINET — на отдельном лотке (или в отдельном коробе).
Заполнение лотка
Не более 50% площади (для возможности отвода тепла и замены кабелей).
Крепление кабелей в лотке
- Через каждые 50-100 см (для горизонтальных трасс);
- Через 30-50 см (для вертикальных);
- Стяжки нейлоновые (стандарт);
- Металлические скобы (для тяжёлых).
Радиусы изгиба
Минимум 10 диаметров кабеля (для силовых) и 5-8 (для контрольных).
Расстояния между опорами лотка
- Лёгкие лотки (до 50 кг/м) — до 2 м;
- Средние (50-100 кг/м) — до 1,5 м;
- Тяжёлые (от 100 кг/м) — до 1 м.
Специальные случаи
Вертикальная прокладка
Крепёж чаще (через 30-50 см), упоры для кабелей (чтобы не скользили вниз).
Пересечение кабелей
Только под 90°. В месте пересечения — изоляция (например, в коробке).
Ввод в шкаф
Снизу или сверху (в зависимости от проекта). Кабели в сальниках/кабельных вводах.
Проход через стены и перекрытия
В закладных (трубах, коробах). Заделка — негорючим материалом (огнезащитная пена, минеральная вата).
Защита от внешних воздействий
- На улице — лотки с крышкой (IP44+);
- В агрессивных средах — нержавейка или пластик;
- Во взрывоопасных зонах — специальные лотки (Ex).
Стоимость
Типовая (2026):
- Лоток лестничный 300×60, 3 м (оцинк.) — 30-50 BYN;
- Лоток перфорированный 200×60, 3 м — 25-40 BYN;
- Консоль 300 мм — 8-15 BYN;
- Крышка 300 мм, 3 м — 15-25 BYN;
- Монтаж — 40-80 BYN/м.п.
Типичные ошибки
- Лотки перегружены (больше 50%);
- Силовые и сигнальные в одном лотке;
- Слишком большие пролёты (прогиб);
- Нет крепления (кабели болтаются);
- Неправильный радиус изгиба;
- Нет крышек (защита от пыли);
- Нет маркировки лотков (направление, содержимое).
Заключение
Кабельные лотки — это «артерии» АСУ ТП. Правильный монтаж — залог надёжности на десятилетия. В ЭкоЭн делаем кабельные трассы по нормам, с разделением и маркировкой. Заказать услугу.
