Siemens S7-1200: для малых проектов
S7-1200 — младшая линейка ПЛК Siemens для небольших задач автоматизации. Компактный, недорогой, программируется в TIA Portal. Разберём, что он может и когда его выбирать.
Основные характеристики
- CPU от 1211C (компактный, для шкафов) до 1217C (с Ethernet);
- Встроенные DI/DO/AI на борту (от 6 DI + 4 DO + 2 AI у младших);
- PROFINET встроен (1 порт у младших, 2 у старших);
- Web-сервер для диагностики;
- Карта памяти SIMATIC Memory Card.
Линейка CPU
| CPU | Рабочая память | Bit-операции | PROFINET | Цена (BYN) |
|---|---|---|---|---|
| 1211C | 50 КБ | 0.08 мкс | 1 порт | ~800 |
| 1212C | 75 КБ | 0.08 мкс | 1 порт | ~1100 |
| 1214C | 100 КБ | 0.08 мкс | 1 порт | ~1500 |
| 1215C | 125 КБ | 0.08 мкс | 2 порта | ~2000 |
| 1217C | 150 КБ | 0.08 мкс | 2 порта | ~2800 |
Расширение
К CPU S7-1200 можно подключить:
- До 1 сигнальной платы (SB) и 1 коммуникационной платы (CB) — слева от CPU;
- До 8 модулей ввода-вывода (SM) — справа от CPU;
- PROFINET-устройства (до 16, в зависимости от CPU).
Возможности S7-1200
Поддерживает:
- Программирование LAD, FBD, SCL (как в S7-1500);
- Motion Control (до 4 осей в старших CPU);
- ПИД-регулирование (PID_Compact);
- Web-сервер (диагностика, переменные);
- OPC UA Server (с FW 4.4+);
- Modbus TCP (через PN/Modbus TCP блоки);
- Защита по паролю.
Когда выбрать S7-1200
- Небольшая система (до 100 точек ввода-вывода);
- 1-2 контура регулирования;
- Бюджет ограничен (S7-1200 в 3-5 раз дешевле S7-1500);
- Не нужна высокая производительность;
- Малый шкаф или панель оператора.
Когда НЕ выбрать S7-1200
- Большая система (более 200 точек);
- Сложные вычисления (математика, фильтры);
- Быстродействие критично (высокоскоростная автоматика);
- PROFINET IRT (не поддерживается в S7-1200);
- Большое количество ПИД-контуров (более 8-10).
Программирование S7-1200
Программируется в TIA Portal V18+ (полная поддержка). Всё, что знаете про S7-1500 — работает и на S7-1200: LAD, FBD, SCL, FB, DB, Watch, PLCSIM.
Единственное ограничение — меньше памяти и меньше производительность. Но для малых проектов — это не критично.
Сравнение S7-1200 и S7-1500
Главные отличия:
- Производительность: S7-1500 в 3-5 раз быстрее;
- Память: у S7-1500 в 5-10 раз больше;
- PROFINET: S7-1200 — RT, S7-1500 — RT и IRT;
- Motion Control: S7-1500 поддерживает больше осей;
- Цена: S7-1500 в 3-5 раз дороже;
- Модули ввода-вывода: совместимы (S7-1500 имеет более широкую линейку).
Реальные сценарии использования
В наших проектах S7-1200 мы ставим в:

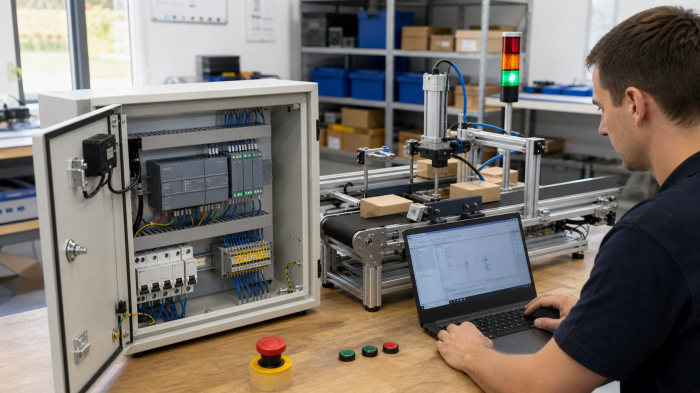

- Локальные шкафы управления (насосы, вентиляторы, мешалки);
- Автономные машины (упаковка, маркировка);
- Стенды испытаний;
- Малые конвейеры;
- Автоматика вентиляции и отопления;
- Подсобные системы (компрессорная, освещение).
Заключение
S7-1200 — отличный выбор для проектов до 100-150 точек ввода-вывода. Для более сложных — S7-1500. В ЭкоЭн подбираем ПЛК под задачу, а не наоборот.
